항공단자 GX20 4PIN(암) to XT60(암) 파워뱅크 충전기용 연장 케이블(연결젠더)

항공단자 중 GX20 4PIN(암) 과 XT60(암) 단자의 연장케이블 입니다.

네이버스토어가 아니고 쿠팡에서 기본형 단자를 보고 전화로 문의를 주셨습니다.

파워뱅크 충전용으로 사용하신다고 하니 대부분의 단자의 극성은 1번이 (+), 2번이 (-) 입니다.

​

항공단자 GX20-4P 암단자

XT60 암단자

선 길이 약 20cm





단자면에 번호가 적혀 있는데요.

충전용으로 사용하는 것들은 대부분이 1번이 양극(+), 2번이 음극(-) 으로 연결이 됩니다.







반응형





외피의 탈피는 5mm~6mm 사이로 하고, 전선과 단자에는 미리 납땜을 하여 작업해야 합니다.

​



납땜을 한 후에는 글구건(본드, 실리콘등)을 도포해서 단자와 선을 고정하여야 숏트를 방지할 수 있습니다.

​

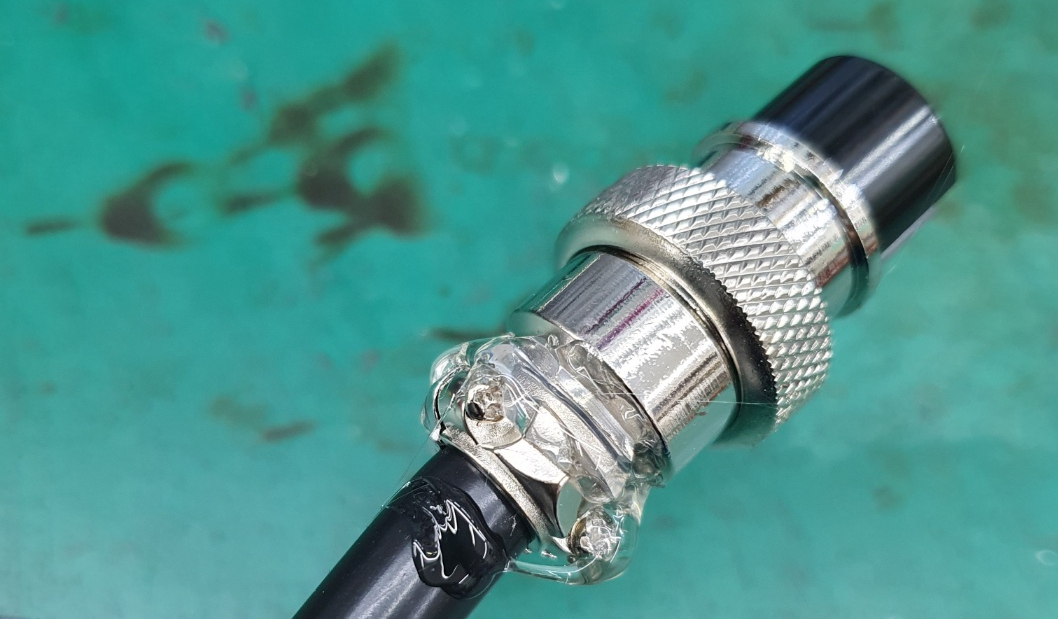

케이스 조립 후 나사쪽에도 글루건(실리콘)을 도포하여 고정을 하도록 합니다.





연결을 완료 한 후에는 혹시 숏트가 발생하지는 않았는지 테스터기로 확인을 하고 있습니다.

​



XT60 단자를 연결할 때는 탈피의 길이는 크게 신경쓰지 않아도 됩니다.

다만, 단자와 전선에 납땜을 먼저 하는 것은 동일합니다.

​



XT60 쪽에는 글구건 말고 실리콘을 발라봤습니다.





연결후에는 항공단자와 극성에 맞게 잘 연결이 되었는지, 다시 한번 확인을 거치게 됩니다.















항공단자 맞은편도 한번 연결하여 확인해 보고요.





확인차 연결했던 맞은편 단자를 제거하고, 포장하여 발송합니다.

​

오랫동안 사용하실 수 있도록 튼튼하게 작업을 하고 있습니다.

​
