처음에는 만충전에 안된다고 말씀을 하셨었는데요.
용량이 남아 있으니 출조를 한번 다녀온 후 점검을 보내신다고 했습니다.
보내신 박스에 쪽지를 넣어주셨는데. 충전도 불가하다고 적혀 있네요.
이렇게 생겼어요.
저는 여기 배터리는 처음 접해봤습니다.
"DYNAMIC POWER 114P " 라는 모델명이네요.
INR18650-29E 셀로 4P 조합한 배터리들이 11400mAh 용량으로 표기되어 판매가 됐습니다.
잔량표시기를 확인하니 "0" 으로 출력이 보이고요.
핸드폰이나 노트북 충전용으로 USB포트를 만든 것 같은데..
부식생기고 고장나고.. 고무도 떨어져 나갔네요.
이쪽으로 바닷물이 유입이 됐거나, 염분이 들어갔을 확률이 높겠습니다.
뒷면에 보이는 고무캡을 뽑아내면 나사가 박혀있습니다.
이 나사를 제거하고 나면. 배터리가 보이는데요.
일단 보호회로가 좋아보이네요. bq로 시작되는 TI 칩을 사용한 것으로 보아..
소프트웨어를 입력해서 조립을 한 것 같습니다. 배터리선 제거시 회로가 잠기도록 설정이 되어 있을 수도 있겠네요.
각 셀의 전압을 측정해 보았습니다.
2.361V~3.478V 까지 측정이 되었는데요.
2.361V 셀로 인해 과방전차단이 동작하긴 했을텐데.
충전이 안돼는 정도의 전압대는 아니므로 회로에도 이상이 생긴 것 같습니다.
18650-29E 셀을 4S4P (4직렬 4병렬)로 조합이 되어 있습니다.
수분 및 염분이 침투된 셀쪽에는 이미 녹이 발생하였고요. 사진에는 보이지 않지만 양극(+)쪽도 녹이 침투가 되었습니다.
절곡된 니켈부위에는 병목현상에 의한 열이 발생을 하면서 결로가 생겼습니다.
현 상태에서 고객분께 연락을 드렸습니다.
배터리셀에 녹이 발생하였는데, 그 수량이 4개를 초과하여 4S3P로 재작업하는 것은 의미가 없을 것 같습니다. 녹 발생한 셀을 제거하고 다른 셀을 투입하여도 배터리의 특성상 안좋은 쪽으로 평준화가 되기 때문에 얼마 사용하지 못하게 됩니다.
그리고 저 모양의 29E 셀의 경우 이미 6년 이상이 된 배터리이기 때문에 얼마 쓰지 못하고 수명이 다할 가능성이 높습니다.
또한 저 개인이 사용할 것이라면 녹을 제거하던 뭘하던 상관이 없겠지만 고객분이 사용하는 것들은 그런 위험을 감수하지 않습니다.
고객분은 어떤 방법이 있는지 여쭤 보셨고, 다른 대안을 드렸습니다.
제가 보유하고 있는 INR18650-35E 셀로 4S3P로 제작한 중고배터리가 있으니, 그걸로 대체를 해드리겠습니다.
고객분과 협의 하여 진행하기로 하였습니다.
이 배터리 입니다.
일단 방전은 잘 돼는 모습인데요..
충전이 안돼네요.

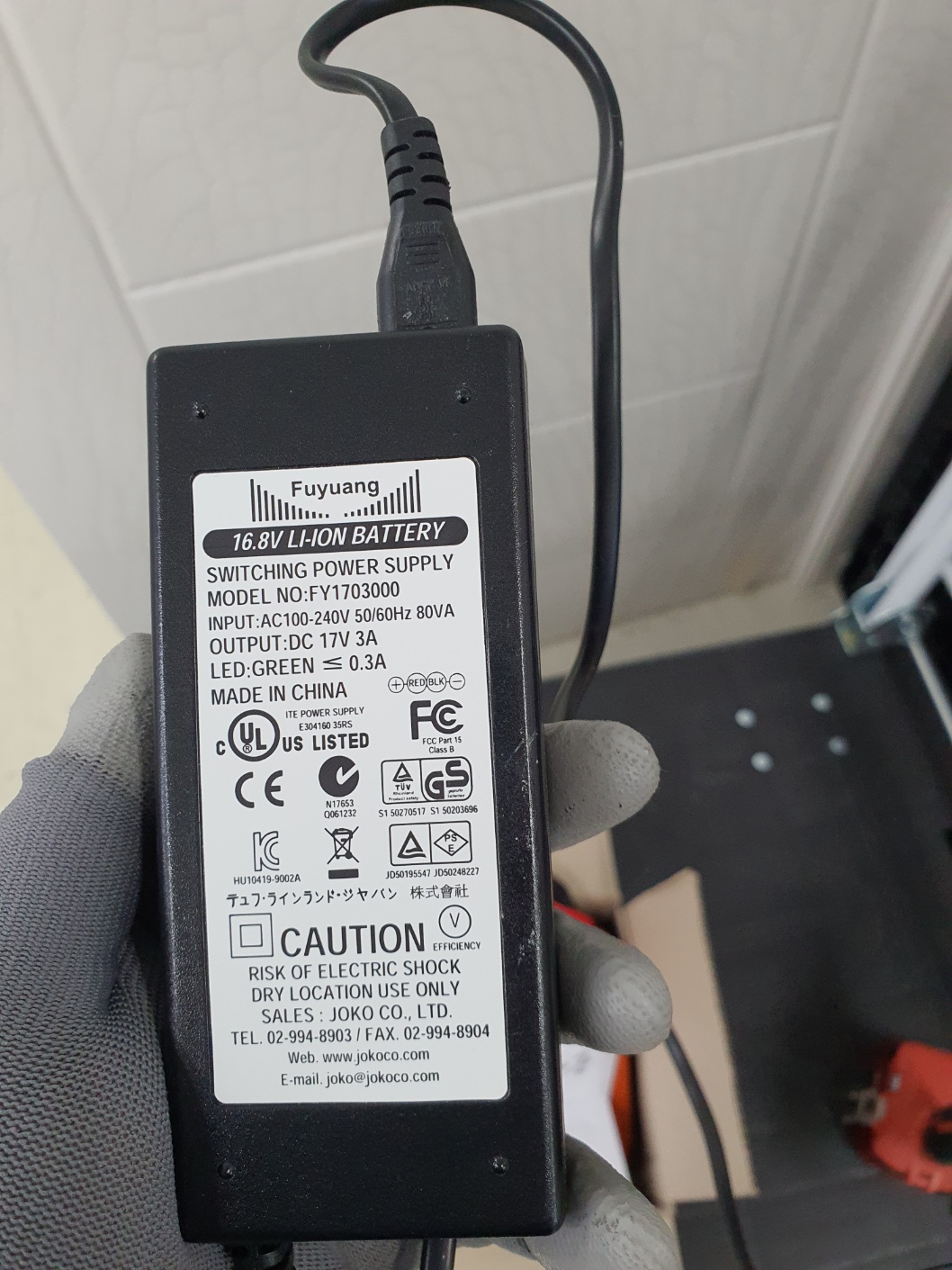

충전기가 OUTPUT: 17V 3A
위에 라벨에는 16.8V 라고 적혀있는데.. 출력이 이상해서 측정해 봤습니다.
16.92V 가 나오는데요.
4S 니까 셀하나에 4.23V가 충전이 됩니다.
종지전류 기능도 없을 텐데.. 이 충전기를 오래 물려놓으면 과충전으로 위험할 수도 있는데 정품으로 이 충전기를 받았다는게 너무 의외였습니다.
(고객분께는 설명드렸고 이 충전기를 사용시에는 방전 후 3시간 이상 충전하시지 않도록 당부를 드렸습니다.)
그런데..
어찌됐든 배터리를 교체했음에도 초기처럼 충전이 안돼는데. 아무래도 회로가 고장이 난 것 같습니다. 잠기거나 한 건 아닌 것 같아요. 방전은 잘 되고 있으니깐..
배터리를 교체했는데도 초기 증상처럼 충전이 되지를 않습니다. 아무래도 회로가 고장이 발생한 것 같고, 케이스도 불량이고 하니 제가 사용하는 케이스셋트와 보호회로를 적용해서 7만원에 드리겠습니다.
고객님과 다시 협의하여 진행하기로 하였습니다.
스토어에 상품으로 판매하는 제품이라 비공식으로 판매하는 것은 메인 라벨은 제외가 됩니다. 그래도 제가 A/S는 해드립니다.
중고셀로 제작하였으니 용량싸이클도 한번 돌려보고요.
주말동안 5회 충방전이 돌아갔는데요.
용량은 0.5C로 측정하여 9940mAh~9990mAh 까지 측정이 되었습니다.
신품 대비 99% 이상의 용량입니다.
실제 전동릴에 물려서 전압강하 상태도 확인합니다.
이 배터리팩의 작업 방법은 새로운 게시글로 올리도록 하겠습니다.
감사합니다.
