XLR(마이크형) 단자 to DC5.5, XT60 to 딘스딘자(T단자) 연결 젠더

저희 스마트스토어에 등록되어 있지 않은 단자 주문제작 건 입니다.

​

필요하신 사양이 없거나, 잘 모르시는 경우에는 문의를 남겨주시면 가능할 수 있습니다.

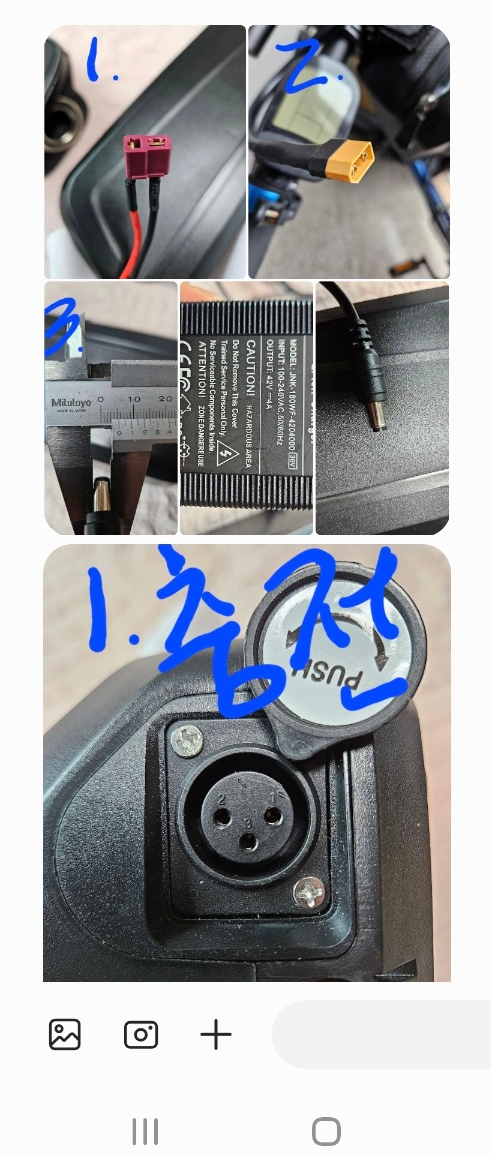

이런식으로 사진을 보내주셔도 좋고요.

전화로 말씀을 해주셔도 좋습니다.

​

XLR (수) + DC 5.5 (수

KTX형 배터리팩의 충전단자가 XLR 로 되어 있네요. 사용하시는 충전기는 DC5.5 잭이라고 합니다.

​

KTX형 배터리팩이 대부분 DC 잭을 사용하는데 이게 또 DC잭 중에서도 싸구려를 사용하는지 부러지거나 휘어서 숏트가 발생하는 경우가 상당히 많았었는데 이 제품은 좀 더 안전하게 3P 단자를 사용하였네요.

​

이 단자에 맞는 상대단자가 XLR 단자 인데요.

다른 단자들과는 달리 XLR 단자의 경우 네덜란드에서 수입되는 좋은 제품이 있습니다. 고사양으로 사용이 되는 경우가 제법 있거든요.

그만큼 가격은 비싸지만. 확실한 품질을 제공합니다.

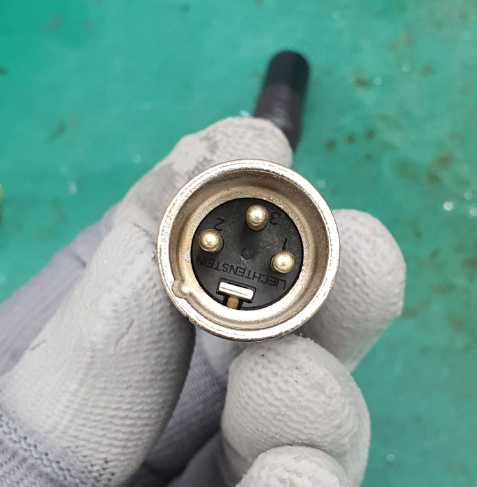

XLR 단자의 경우 3개의 핀 중에.

1번이 양극(+), 2번이 음극(-) 입니다.

​

DC 5.5 잭의 경우 한쪽이 금형으로 제작되어서 오기 때문에 작업이 좀 수월합니다.





취약부위들은 이렇게 고정이 될 수 있도록 수축튜브로 마감을 해주고 있습니다.



XT60 (암) + 딘스 T 단자 (수)

딘스단자의 경우 이름을 모르는 경우가 상당히 많이 있는데요.

아시는 분들도 T 단자로 알고 있습니다.





반응형







DC5.5 잭은 금형으로 제작이 되어서 오지만.

기타 단자 to 단자 연결젠더의 경우 50cm 단위로 선을 잘라서 양쪽으로 작업하고 있습니다.

​

선 굵기의 제약이 없는 경우에는 2.5SQ 선으로 작업하여 충분한 전류량을 갖도록 합니다.

​

그리고 납땜 작업 전에 선과 단자에는 미리 납을 발라서 준비를 해줘야 냉땜이 발생하지 않습니다.





딘스잭의 경우 평평한 면에 납땜을 해야해서 예비납은 필수인데요.

납땜 후 글루건으로 꼼꼼하게 고정하고 있습니다.

이정도 발라주면 수축튜브로 마감할 때 녹았다가 다시 붙으면서 더 강하게 작용이 될 수 있습니다.

​

넓은쪽이 양극(+), 좁은쪽이 음극(-) 입니다.

​
