은초롱 집어등 배터리 충전 젠더 제작 GX20(3P) to DC Jack

제목은 집어등 배터리이지만.. 저희는 식물등으로 사용하고 있습니다.

​

낚시를 다니지 않아서.. ㅎㅎ

​

집어등 중에서도 "조은다이" 몰에서 판매하는 제품들은 단자의 극성이 다른데요.

​

GX20 3P 단자를 사용하는데 1번이 음극(-), 3번이 양극(+) 입니다.

​

그리고 판매되는 충전기들의 단자가 대부분 DC 잭으로 되어 있기 때문에

​

GX20과 연결해 줄 젠더가 필요하게 됩니다.





몇 일 식물등으로 사용했더니 잔량이 0%가 되었습니다.

​



앞에 적었듯이 1번이 음극, 3번이 양극인데요.

번호를 잘 확인해서 선을 연결하기 전에 납을 먼저 발라줍니다.







선과 연결한 후 글루건으로 고정을 해주고요.

​

선의 겉면에 수축튜브를 씌우는데요. GX20 단자와 마찰에 의해 찢어지는 것을 방지하기 위해서 작업합니다.

​





사진의 표시부에 지속적으로 선과 마찰이 생기면 금속면에 숏트가 발생할 수 있습니다.





수축튜브와는 별개로 움직이지 않도록 글루건으로 고정을 해주고요.





수축튜브로 다시 한번 감싸줍니다.

이 때 글루건이 같이 녹았다가 굳으면서 튜브가 돌아가지 않게 됩니다.





DC 단자도 피로도에 의해 약해질 수 있는 부위가 있는데요.

이 부위도 수축튜브를 감싸서 보완해 주면 좋습니다.

​



대충 이런 모습이 되겠습니다.

다음에는 큰 수축튜브를 더 길게 해볼까봐요. ㅎㅎ







등을 제거하고 젠더를 연결한 모습입니다.

​



충전기를 연결해서 잘되는지 확인을 하고.

이 충전기로 전동릴배터리를 충전하여 차량용 공기청정기를 구동하는 용도로도 사용하고 있습니다.





반응형

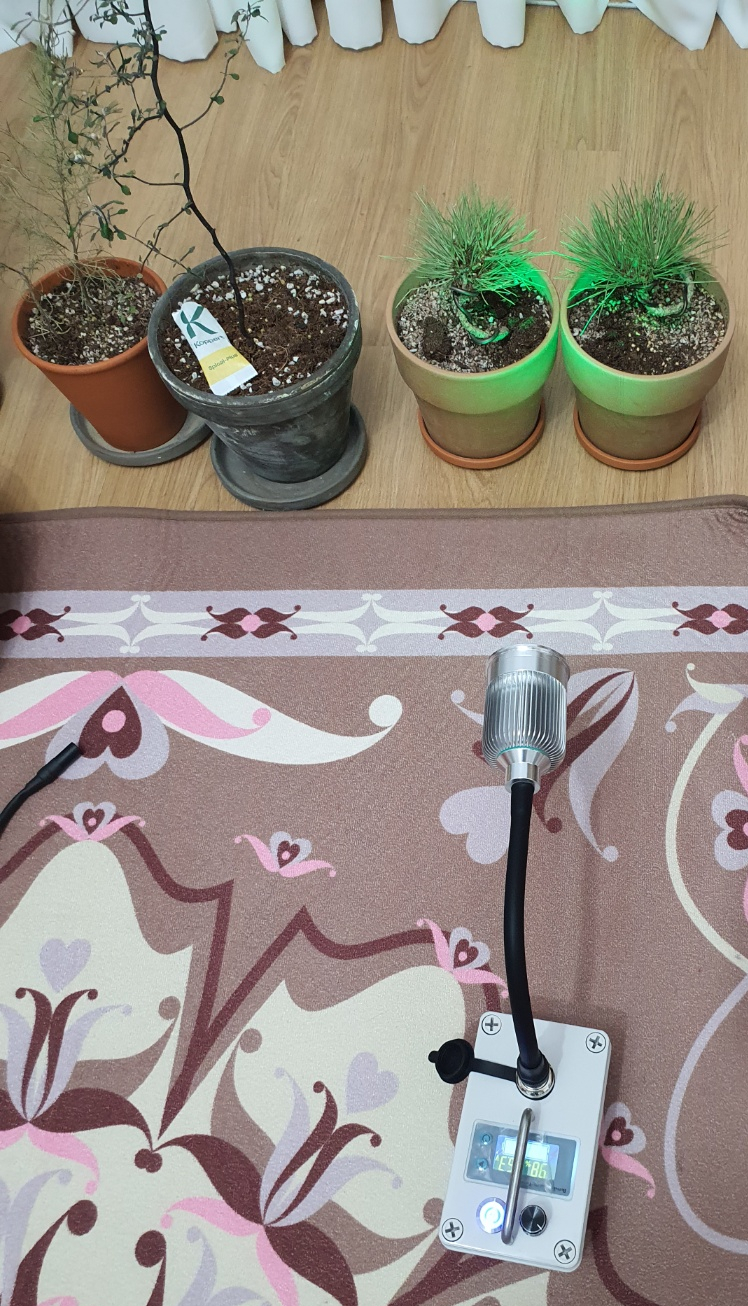

이런식으로 식물등으로 사용하고 있습니다.

​

구매는 하이엔드배터리 스마트스토어나 쿠팡 등에서 하실 수 있습니다.

​

감사합니다.
