요즘..
예전 컴퓨터114 같은 수리점을 운영하는 느낌입니다.
이런저런 배터리팩들이 많이 입고가 되는데 대부분 리필이 아닌 수리만 진행이 되고 있네요. 수리는 인건비도 제대로 받지 못하는데 ㅎㅎ
전동릴배터리중에 오래된 제품중에 하나죠?
바로 마이다스 전동릴배터리 입니다.
11600mAh 제품인데, 단종된 제품이라서 a/s가 어렵다고 연락을 받으셨나봐요.
저희쪽으로 문의가 와서 영업중인 회사의 제품이라 그쪽으로 먼저 안내를 드렸는데, 뭐 어차피 안된다고 하니 보내주십사 하였습니다.
발송전에 본딩타입인지 나사로 푸는 제품인지 확인을 했었는데, 나사로 체결하는 것 같다고 보내주셨습니다. (본딩타입은 케이스를 뽀개야 하거든요.)
마이다스 전동릴배터리 11600mAh 점검
SDI INR18650-29E 배터리.
4S4P 구성
마이다스 전동릴배터리도 삼성SDI 배터리셀을 사용하기 때문에 오랜기간 사용을 할 수 있습니다. 짝퉁셀을 사용하면 1년~2년이면 고장이 나거든요.
이 배터리도 상당히 오랜기간동안 잘 사용하신 배터리입니다.
완충재에 잘 포장해서 보내주셨습니다.
잔량표시기 점등안돼고, 작동도 불능입니다.
케이스에 나사홀이 보이기에 풀러보려고 했는데 겉에 홀만있을 뿐 내부는 막혀있습니다. 결국.. 나사체결이 아닌 본딩타입이라는 것이죠.
고객분과 연락하여 케이스가 망가지더라도 열어서 확인해 보기로 하였습니다.
케이스가 짱짱해서 잘 분해가 되지 않습니다.

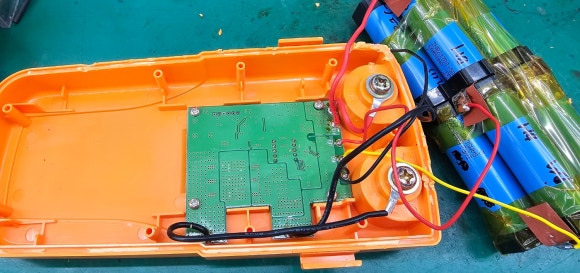

좋아보이는 BMS와 SDI INR18650-29E 셀이 적용이 되어 있어요.
BMS의 경우 대충 크기와 사양이 비례합니다.
고장의 원인은 일단 배터리셀 4개가 0V 입니다.
나머지 12개는 셀 밸런스의 상태가 나쁘지 않은 상태였고요.
BMS고장으로 셀이 죽었는지, 오랜사용으로 셀이 죽었는지 파악이 필요한데 BMS 먼저 확인을 해봤습니다.
갖고있는 4S 배터리에 BMS를 연결해서 잔량표시기가 점등되는 것을 확인하고 하루를 방치하여 셀 전압이 떨어지는지도 체크합니다.
잔량표시기 잘 점등되고, 셀 전압이 떨어지지도 않았습니다.
방전도 잘되고, 충전도 잘 되네요.
"BMS"는 정상입니다. 기간이 오래됐어도 BMS는 잘작동하고 있습니다.
BMS는 확인했으니, 이제 살아있는 셀 상태를 확인합니다.
0V인 배터리셀 4개를 제외하고 나머지 12개가 3S4P로 구성이 되어 있으므로 방전기에 물려서 1C 로 방전해봤습니다.
시작전 12.39V
방전후 10.91V
일단 전압드랍이 1.5V 정도로 좋은 상태는 아니었습니다.
방전전류를 낮춰가면서 확인을 해보니 그렇다고 사용하지 못할 정도도 아니고요.
여기까지 확인한 후 고객분과 통화하여 진행방향에 대해 협의를 합니다.
- 배터리셀 12개를 해체한 후 4S3P로 재구성하기.
- 중고 배터리셀 4개를 0V셀과 교체하여 4S4P로 부분 리필하기.
1번의 경우 동일하게 사용된 셀이기 때문에 용량은 줄어들지만 나름 안정적인 사용이 가능하고, 2번의 경우 용량은 높아지지만 다른 중고셀이 포함이 되기 때문에 언제 다시 고장이 발생 할 지 알 수 없습니다. 이름하야 복불복.
주로 우럭을 잡으신다고 하는데 1번 방식으로 해서 사용해보시기로 결정했습니다.
마이다스 전동릴배터리 11600mAh 수리
4S4P. 16개의 배터리셀중에 4개를 제거하고, 전부 해체하여 4S3P로 리패킹 작업합니다.

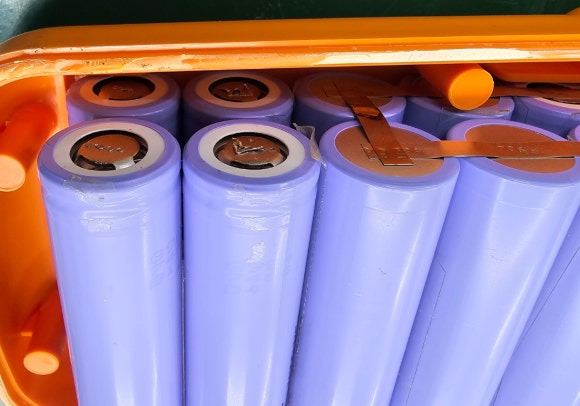

배터리팩은 사진처럼 4S3P로 구성을 다시하고, 홀더에 넣어 스폿용접을 했습니다.

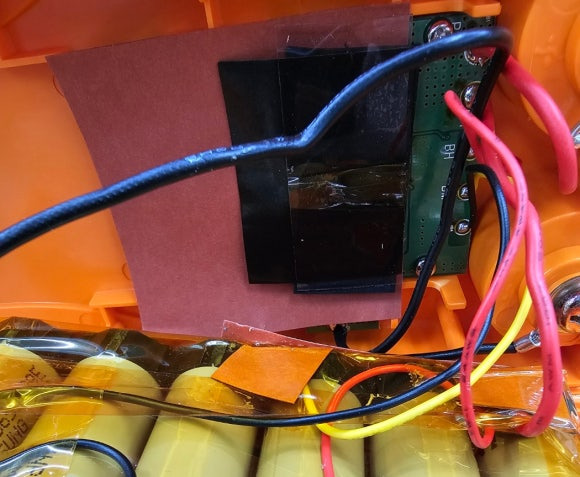

BMS를 장착하면서 돌출된 핀쪽에 숏트가 발생하지 않도록 절연처리를 먼저 해주었습니다.
하이바지와 난연스폰지. 그리고 PC판까지 덧대서 절연처리를 해주고요.
케이스가 파손이 되어 있기 때문에 방수작업은 어렵지만 그래도 최대한 작업을 진행하여 조립합니다. (고객분과는 뜯을때부터 협의 했습니다.)
바르고 굳히고, 여러번 덧대어서 붙여주고요.
조금 쌩뚱맞지만 카본시트지로 좀 가려줬습니다.

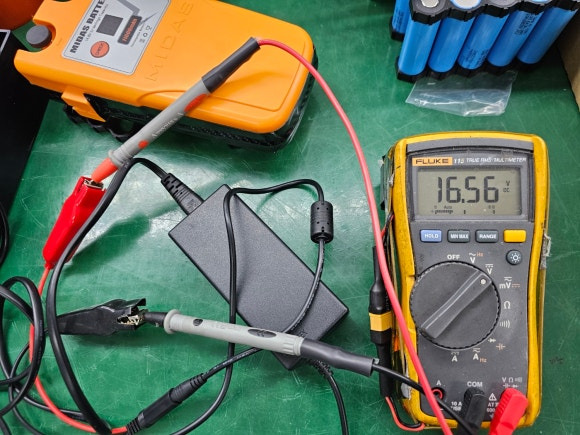

특이사항은 충전기의 전압이 조금 낮게 설정이 되어 있는 것이고요.
수년전에는 이렇게 일부로 충전기의 전압을 낮춰서 받기도 했었습니다.
실제 전동릴에 연결해서 작동시험도 해봤습니다.
확실히 전압드랍은 좀 있는데, 수류탄배터리 정도의 효율은 나올 것 같습니다.
혹시 전동릴배터리용도로 사용이 안돼면 집어등이나 차량용 전자기기들을 작동하는 용도로 사용해도 되겠죠?
그래도..
우럭잡으시는데 하루정도는 사용이 가능하면 좋겠습니다.
감사합니다.
