노력과 정성이 한가득. 중국배터리팩 리패킹. 10S5P(KTX형 36V10Ah)

중국산 배터리팩은 리패킹을 하는 곳이 잘 없습니다.

뜯는것도 지저분하고, 본딩처리 된 것은 취급시에도 위험하기도 하고요.

​

저도 중국배터리는 리패킹의 값어치가 있는가? 하는 생각을 많이 하는편이고, 하면서도 찝찝함이 남기도 합니다.

​

이번에는 바이크관련 업체에서 연락이 와서 수리 및 리패킹 문의를 주셨어요.

중국배터리는 안해야지 하면서도.. 막상 연락이 오면 받게 되더라고요.

​

중국배터리팩 36V 10Ah 리패킹

2022년 05월에 제작된 배터리팩 이네요.

충전사양: 5A

방전사양: 15A

350W 이하급의 모터에 사용이 되는 제품이었나 봅니다.



보내주신 택배박스에 KTX형 케이스가 같이 들어있어서 확인을 했더니, 이 케이스안에 들어있던 배터리이고 다시 이 안에 작업을 하는 것이라고 하시네요.

KTX 형 케이스에는 전용 홀더가 같이 있는데..

원가 절감 차원인지 그냥 벌크팩을 만들어서 집어 넣었더라고요.

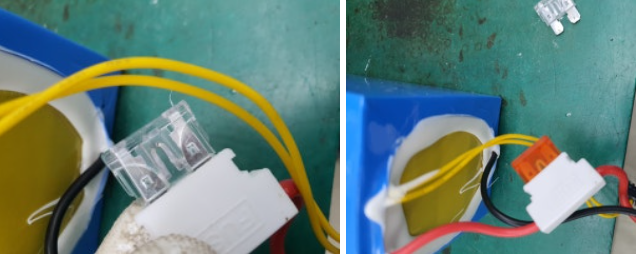

일단 퓨즈가 나간상태인데 퓨즈를 교체하여도 정상전압이 출력이 되지 않습니다.



반응형

확인을 했으니 해체해서 내부확인 들어갑니다.



홀더없이 촘촘하게도 작업이 되었는데요.

다행이 본딩으로 부착하지는 않아서 해체하는데 힘이 좀 덜 들겠습니다.

​

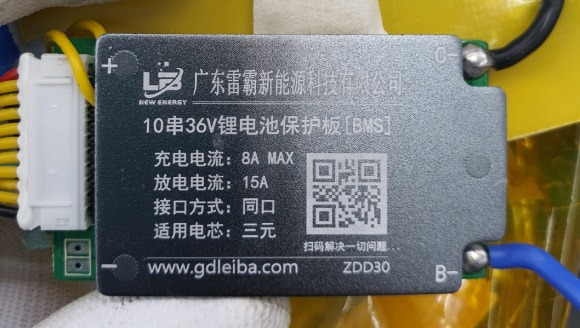

보호회로는 고장이 난 상태이고, 각 셀의 전압편차는 별로 없어서 리패킹 후 국산회로를 장착합니다.



손가락 두개 크기의 10S 보호회로라니.. 한편으로는 대단하다는 생각입니다.

테이프를 걷어내고 보니.. 곳곳에 녹발생이 보이고요.



중국산 배터리팩을 리패킹 하기 싫은 또 한가지 이유.

큰 힘을 가하지 않아도 셀이 찌그러지고.. 스폿자리에 빵꾸가 날 것 같은 느낌입니다. 중국산 배터리는 알미늄캔의 두께도 얇은 것 같아요.

하나라도 찢어지거나 빵꾸가 나면 곤란하기에 더 신중하게 작업하되 니켈을 뜯어내지 않고 잘라내기로 합니다.

​





시간과 공을 들여 갈갈이까지 완료하고 절연지까지 부착하였습니다.



케이스에 장착이 되도록 홀더를 조합하여 스폿까지 마무리 하고요.



보호회로 격벽작업 후 연결까지 마무리한 모습입니다.

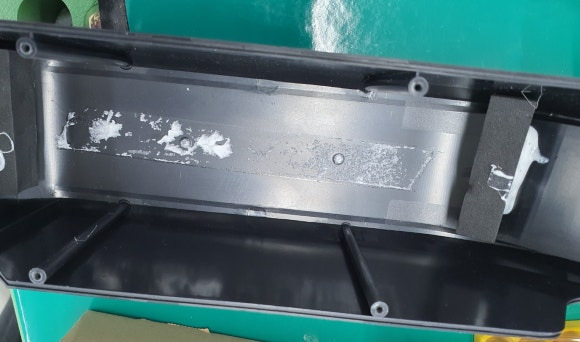

케이스에도 사소한 문제점들을 조금씩 개선해 주고요.



글루건으로 고정 및 절연처리도 해주었습니다.

사소한 것들이라도 처리하다보면 1시간은 훌쩍 지나가네요.



벌크팩을 넣어서 장착을 한번 해보고요.

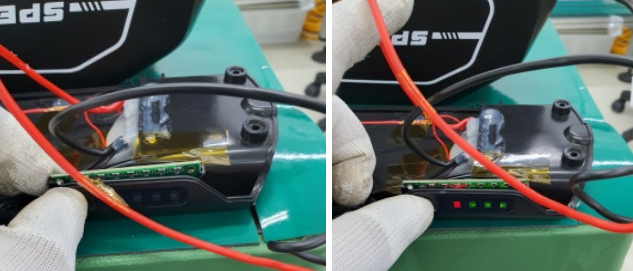

스위치 ON/OFF 에 따른 잔량표시기 동작 확인합니다.

보호회로의 IC를 제어하는 방식이기 때문에 따로 전류가 흐르지 않습니다.



수축튜브로 마무리하고 장착시켜 포장했습니다.

​

2년 사용된 중국산 배터리인데..

리패킹 한 값어치를 해주었으면 좋겠네요.

​

중국산 배터리팩의 리패킹시에는 P/L보험 적용이 되지 않습니다.

​

반면, 리필이라도 저희가 사용하는 배터리셀과 회로를 적용하면 P/L보험 적용도 해드립니다.

​
