수류탄배터리 DIY SET 중에 이홈메이드에서 판매하는 부품들로 제작을 해봤습니다. 조은다이 제품과 각 각 구입을 했는데 차례대로 작업해서 올리도록 하겠습니다.
가장 궁금했던 것은 보호회로의 사양이고요.
수년 전 수류탄배터리를 처음 개발할때 15A 사양의 보호회로로는 불량발생이 많았기에 테스트를 해보고자 하는 목적도 있습니다.
이홈메이드 수류탄배터리 DIY SET
보호회로 15A
INR18650-30Q 사용
4S1P
케이스를 사진으로만 봤을때는 뭔가 흐느적거리면서 안좋아 보였는데, 실제로 보니 상상히 단단하고 잘 만들어져 있습니다.
손으로 꽉 눌러도 들어가지 않더라고요.
보호회로는 15A 사양으로 적혀있었습니다.
30Q 셀의 사양도 15A이기 때문에 스팩이 맞는다면 적당히 잘 조합이 된 것으로 보입니다.
셀은 SDI INR18650-30Q 로 4S1P 구성입니다.
새상품이기 때문에 전압은 균일하고요.
수류탄배터리의 특성상 셀이 일을 많이해줘야 하기 때문에 고방전을 사용하는 것이 유리합니다.
고방전이라 열이 많이 발생할 수도 있기 때문에 (+)캡쪽은 절연을 해주는 것이 좋습니다.
이렇게 배치를 할 예정인데요. 고민을 많이 했습니다.
만드는 방법에 따라 성능이 차이가 날 수도 있거든요.
처음에는 5mm 니켈을 두겹으로해서 스폿으로 연결을 했었는데..
보호회로의 연결을 음극부터 해야하는데 뭔가 좀 동선이 불편하고 니켈이 너덜거려서 취급문제가 발생할 수도 있겠더라고요.
그래서 스폿용접한 니켈을 다시 잘라내었습니다.
늘 하던데로 순차적으로 연결해서 스폿용접을 마무리하고 선으로 연결할 것입니다.
셀끼리 부착할때 그냥 테이프로 감아버리거나 글루건으로 고정들 많이 하시죠?
이렇게 양면테이프로 작업해 주는 것이 오래된 방법 입니다.
저는 0.5T 양면테이프를 부착해 주었어요. 0.5t가 작은 공간이지만 큰 역할을 하게 됩니다.
위아래 붙일곳에도 양면테이프를 붙여줍니다. 셀과 셀사이의 공간이 보이시죠?
이렇게 스폿용접을 했습니다.
15A 의 전류를 여유롭게 흘려주기 위한 배치를 적용해 봤습니다.
보호회로 아래 PC판으로 격벽을 만들어 절연을 하고요.
셀쪽에는 하이바지로 절연처리를 해줬습니다.
납땜을 하는 자리에는 항상 두꺼운 절연지를 부착해서 납땜시 열이 셀로 전달이 되지 않도록 해야 좋습니다.
이렇게 조립이 되었고요.
테스트를 위해 선을 따로 뽑아줬습니다.
로드기에 물려서 사용전류에 따른 발열을 측정을 해볼거에요.
각 단계의 사진은 대략 1분여간 동작후에 촬영을 한 것 입니다.
배터리가 충전상태가 아니라서 1분이 되기전에 저전압으로 차단이 되네요.
이렇게 보호회로의 저전압 차단 기능을 확인했습니다.

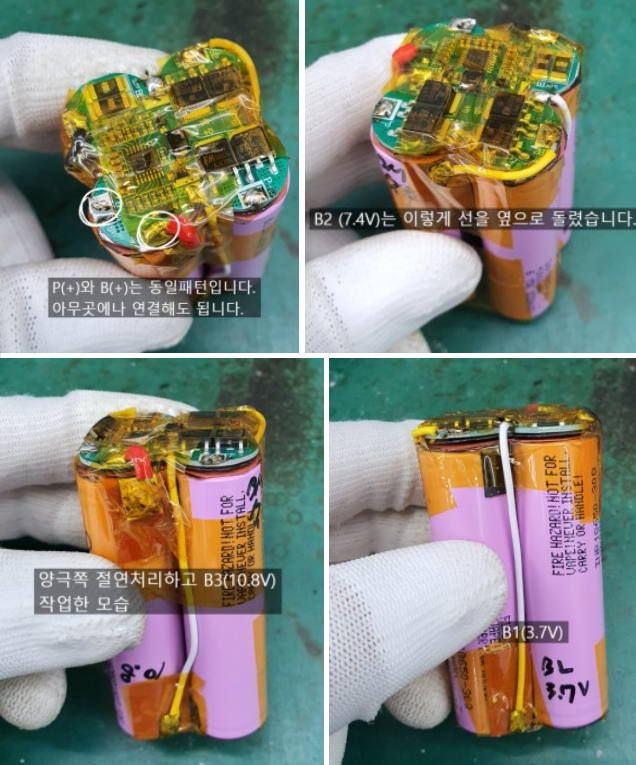

뚜껑결합시 음극출력선을 사진처럼 바깥으로 뽑아주는 것이 편했습니다.
마지막 마감은 뭐로 할지 아직 정하지 못했는데요.
캡톤테이프를 붙이고 라벨로 마무리를 할지? 그냥 실리콘을 발라버릴지?
ㅎㅎ 그건 뭐 중요하지 않으니 천천히 생각해 보겠습니다.
이 제품을 몇군데에서 판매를 하고 있는데 저는 이번에 이홈메이드에서 구매를 했고요. 검색해보시고 맘에 드시는 곳에서 구매하시면 되겠습니다.
15A까지 사용하기에 괜찮은 보호회로와 케이스 set 인 것 같습니다.
