하이엔드 전동릴배터리 DIY SET 자작품 수리(리폼).



전동릴배터리 DIY용 제품을 판매하고 있습니다.

​

이 제품으로 많은분들이 직접 전동릴배터리를 제작해서 사용하고 계시는데요.

​

제작후 작동문제로 문의가 자주 오기는 하지만 아예 수리를 요청하신 경우는 또 처음이네요.

​

이참에 배터리를 어떻게 제작하시는지 대략적으로 확인이 가능할 듯.

​

전동릴배터리 DIY SET 자작품 점검

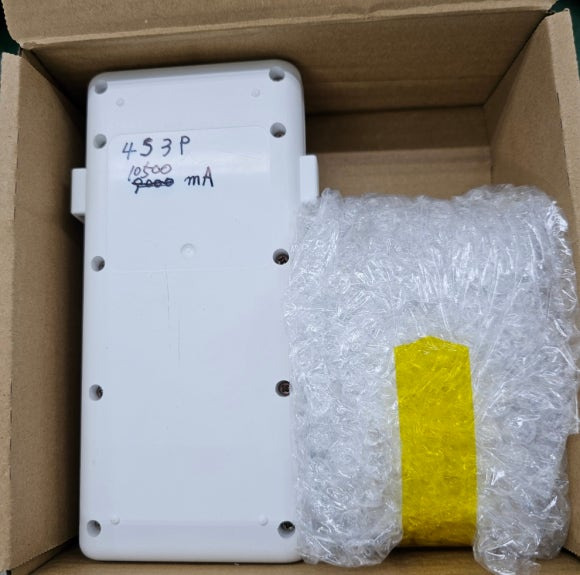

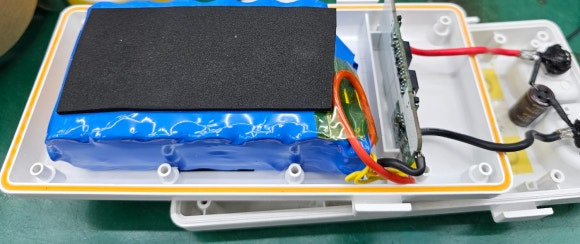

케이스세트와 배터리셀을 잘 포장해서 보내주셨습니다.

​

안전을 위해 배터리셀과 BMS는 해체해서 보내셨어요.

​

BMS 센싱라인데 홀이 있어서 이쪽으로 꽂으시는데 굳이 그렇게 작업하지 않아도 됩니다. 그냥 위에 납땜하시면 더 편해요.



반응형

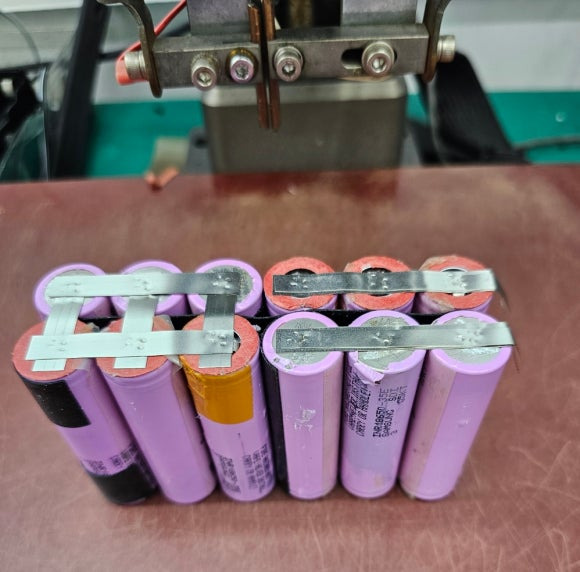

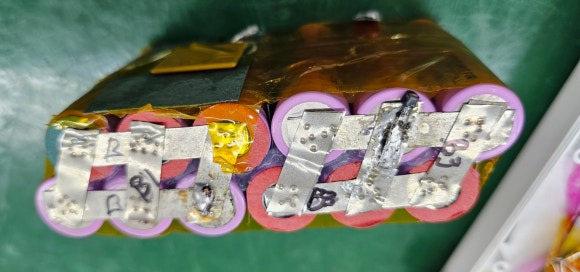

니켈플레이트를 0.2T짜리로 2겹이나 치셨는데..

이렇게까지 할 필요가 없습니다.

0.15T 정도면 하나만 지나가도 충분해요.

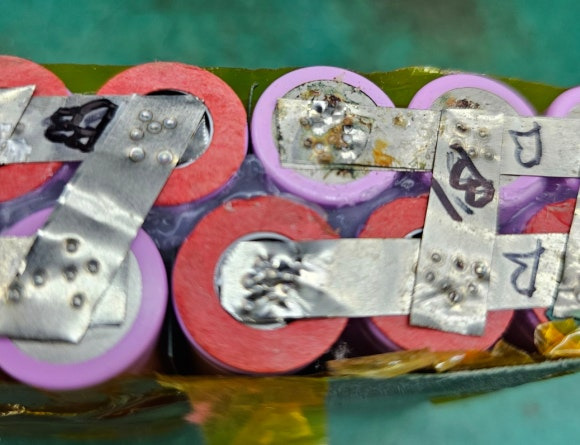

자세히 들여다보니 셀쪽을 뭔가로 긁어서 상처를 낸 후 작업이 됐습니다.

여쭤보니 누가 이렇게 하면 용접이 잘 된다고 추천해줬다고 하시네요..

멀쩡한 셀이 상처를 내서 그쪽으로 녹이 발생을 하게 됩니다.

​

그냥 본인만 하시지.. 잘못된 것을 전달해서 남에게 까지 피해를 주는군요.

​

셀사이 절연과 고정은 절연지와 핫멜트를 이용하셨습니다.

이 핫멜트도 온도가 150도까지 올라가기 때문에 셀에는 좋을게 없습니다.

​

전동릴배터리 DIY SET 자작품 리폼제작

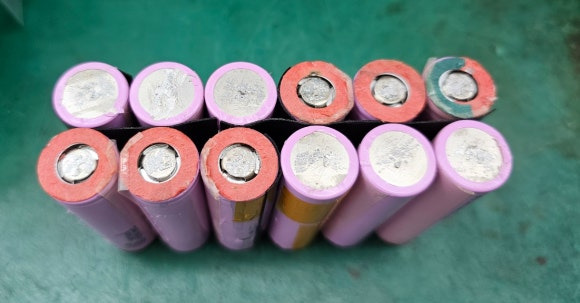

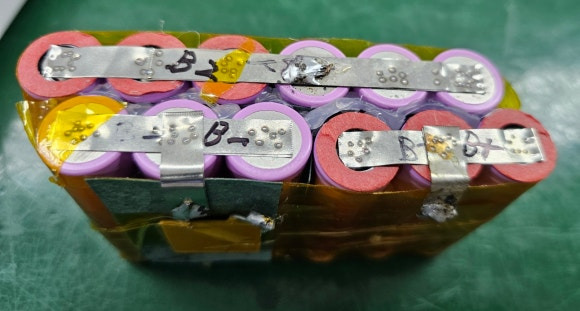

니켈플레이트 전부 제거해주고, 녹이 있는 부분까지 제거를 한 후에 셀들을 다시 조립합니다.

셀 사이의 절연처리는 양면테이프를 이용하고 있습니다.

이 배터리케이스의 경우 홀더를 사용하면 조립이 안돼거든요.

​

BMS에 센싱선을 먼저 연결해줘야 셀과 연결할때 안전하게 작업이 가능한데, 선을 홀쪽으로 넣지않아도 이렇게 납땜하면 됩니다.





뜯어서 다시 조립하니 뭔가 좀 너저분한데..

안전상에 문제가 발생하지 않도록 잘 작업을 했습니다.

(이 배터리를 오랜만에 작업하니 뭔가 새로 제작하는 느낌이네요.)

​

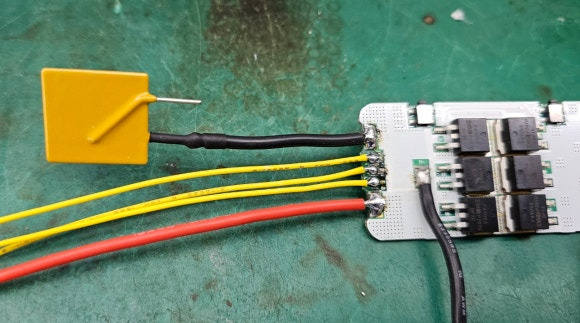

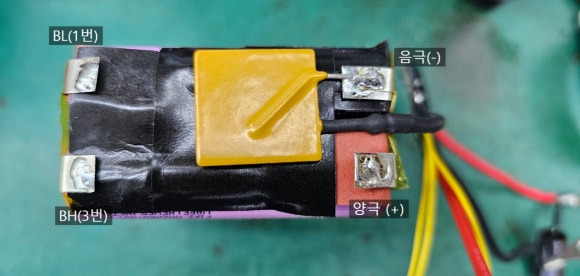

이 PTC를 헷갈려하시는 분들이 많은데 이렇게 부착하면 쉽습니다.

​

납땜부위는 이런식으로 갖고계신 절연지를 이용해서 잘 처리해 주시고요.

​

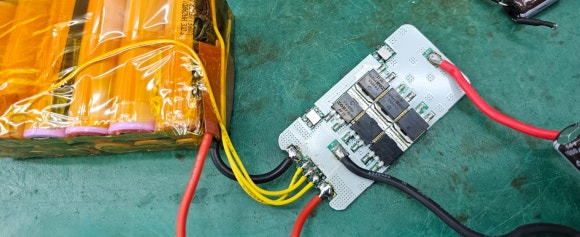

BMS연결후에 확인하니 고장이라 BMS도 교체를 했습니다.

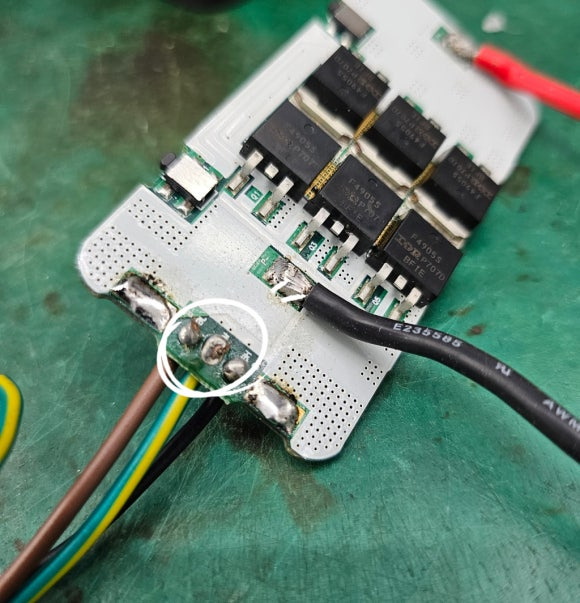

FET쪽 바닥으로 녹은 것을 보니 숏트가 좀 났던 것 같아요.

콘덴서도 숏트가 났었다고 하시고.. 그것도 교체했습니다.

​

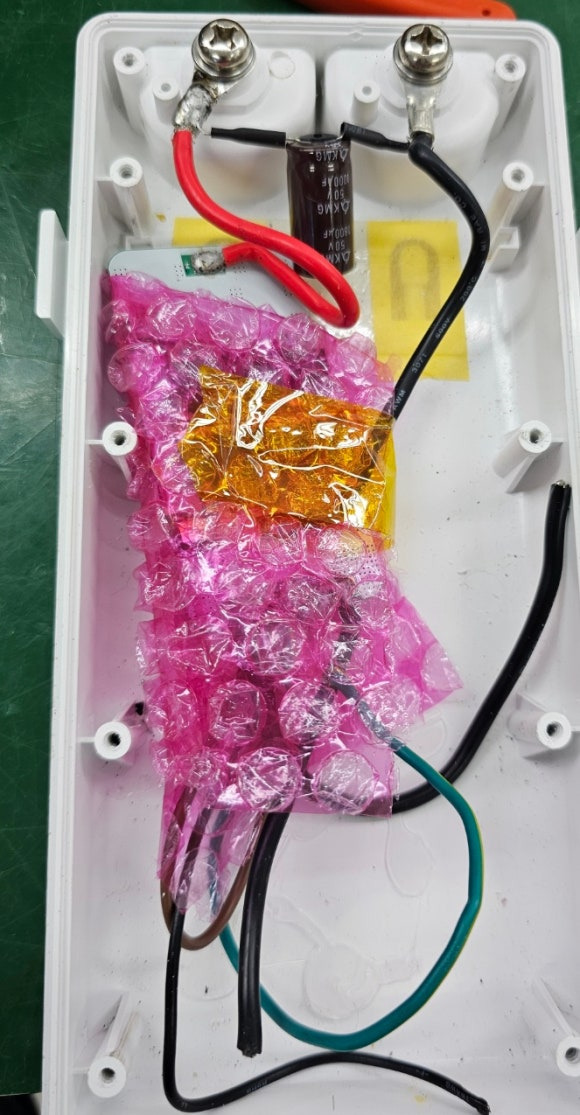

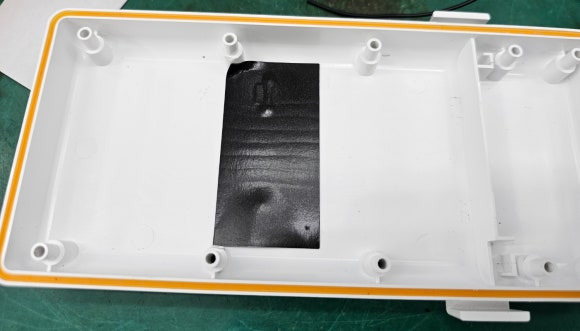

케이스 바닥면으로는 양면테이프를 부착해서 내부에서 놀지 않도록 합니다.

이 케이스가 4S4P용인데, 작업을 4S3P로 하셨기 때문에 공간이 남습니다.

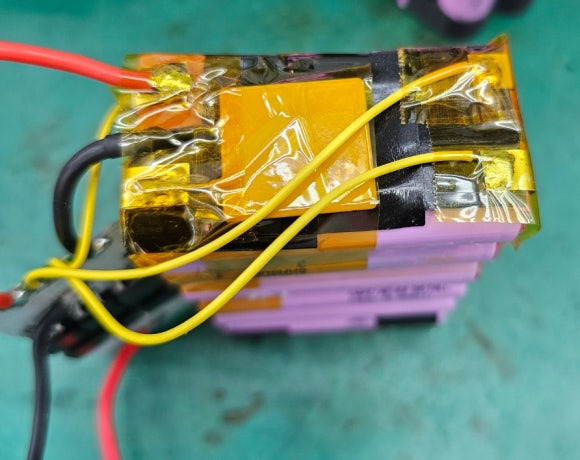

윗쪽으로도 공간이 남기 때문에 2T 정도되는 절연지를 붙여주시면 좋습니다.

오랜만에 이 배터리를 작업해봤더니 양극선(+)이 좀 길었네요.

이렇게 둘러줘도 문제없습니다.

​

출력쪽 나사를 박은 후에는 실리콘을 꼭 발라주고요.

바깥쪽 단자쪽도 핫멜트로 고정하셨다고 해서 실리콘 처리를 해드렸습니다.

​

---

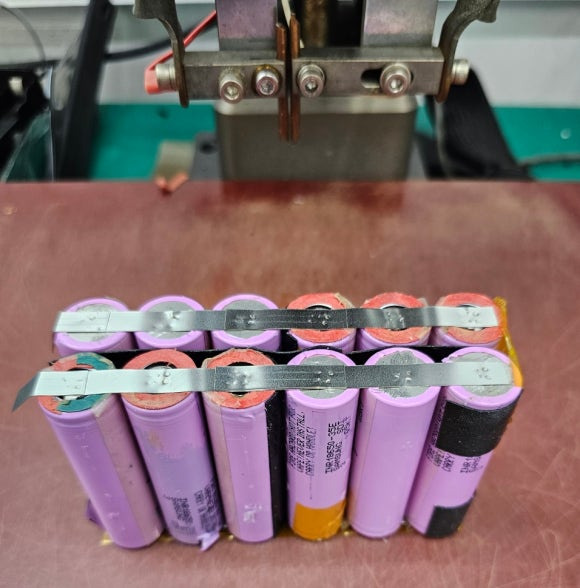

1. 니켈플레이트(스트립)는 0.15T*7mm 기준으로 한 줄만 지나가도 충분합니다.

2. 실리콘 전선의 경우 14AWG를 많이 사용하시는데 16AWG면 널널하고, 18AWG도 충분합니다.

3. 셀면에 상처내지 마세요.

4. 양극과 음극이 만나는 곳은 양면테이프로 절연합니다.

잘못된 정보는 오히려 해가 될 수 있습니다.

혹시 궁금하신 사항이 있으면 저에게 문의해주세요.

​

감사합니다.
