요즘 전동휠들 많이 이용하시는데요.
전동휠 및 퀵보드쪽의 규제로 인해 사업현황이 좋지 않은데.
직구는 많이 늘고 있습니다.
업체 사장님들께서도 직구대행을 많이 하실 정도로..
전동휠이 전압자체가 많이 높기 때문에 KC인증도 받기 쉽지 않고,
비용도 많이 들어서 직구쪽으로 시장이 발달하고 있는 것 같아요.
저번에 어느분이 134V 충전기를 보내주셨길래 뭔가 싶었는데(감전 무섭..)
이번에 제작한 젠더케이블이 그런 제품의 용도로 사용이 되는 것입니다.
반응형
충전단자가 GX16 6PIN 으로 되어 있습니다.
6PIN 단자의 전류사양이 4A 정도 될텐데. 보완을 하기 위해 6개의 핀중에 2개의 핀을 붙여서 같이 사용하는 것 같아요.
1번+2번핀을 합쳐서 양극(+)
4번+5번핀을 합쳐서 음극(-)
기본 충전기는 3A의 전류사양인 것 같습니다.
급속충전기를 사용하기 위해 젠더를 사용하는 것 같고요.
이렇게 핀이 6개가 있습니다.
어떤 제품은 이중에 저항을 연결해서 전용으로 사용하는 제품도 더러 있어요.
전선을 2갈래로 나눠서 연결한 후 글루건으로 절연한 모습입니다.
전선의 크기가 1.0SQ 인데.. 약 10A~ 정도의 전류사용이 가능합니다.
대충 검색해보니 급속충전기의 사양이 5A 정도인 것 같은데..
충분한 사양이 됩니다.

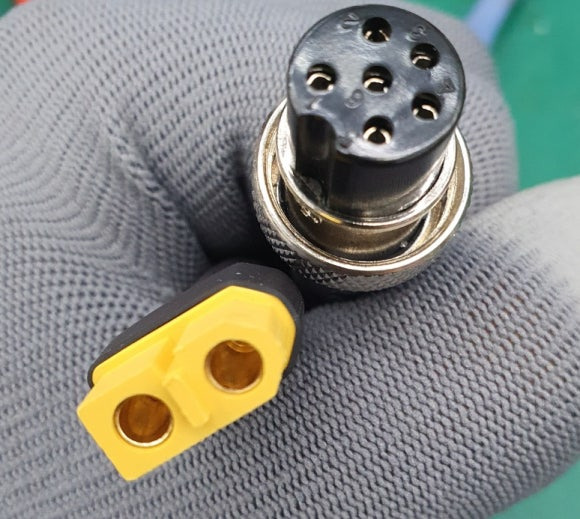

XT60암 단자와 GX16암(6핀) 연결젠더케이블 입니다.
감사합니다.
