국산 전동퀵보드 타미몬스타 충전 케이블 젠더.

지금은 영업을 하지 않지만..

전동스쿠터 업계에서 국산 제품을 선보였던 타미몬스타 용 충전 케이블 입니다.

​

48V 10A 사양의 고속충전기에 사용되는 젠더 되겠습니다.

​

GX16( 수) 4PIN to XT60(수)

보통 GX16단자를 사용하면 1번이 양극(+), 2번이 음극(-)으로 제작이 되는데요.

타미몬스타용 급속충전기는 1번과 2번이 양극(+), 3번과 4번이 음극(-)으로 되어 있습니다.

​

별 생각없이 그냥 작업해서 연결하면 바로 숏트가 발생하여 피해를 입게 됩니다.

​

10A의 전류를 흘리기 위해서 단자를 2개씩 묶어서 적용을 한 것 같습니다.

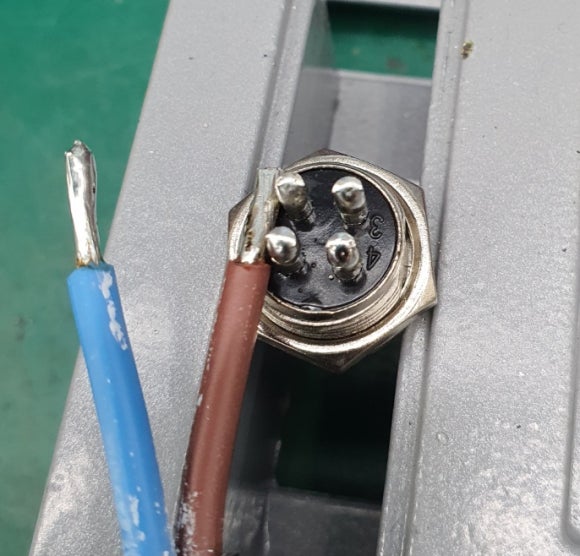

이런식으로 한번에 연결을 할 수도 있는데요.





접촉성 향상을 위해 선을 나누어서 작업했습니다.



절연작업은 글루건을 1차로 놓아주었고요.



2차로 실리콘도 발라주었습니다.

혹시 발열에 의해 글루건이 녹더라도.. 실리콘이 잡아줄 것입니다.



반응형

마무리는 2종류의 수축튜브로 작업하여 내구성을 높여줍니다.



반대편은 XT60 작업 인데요.

요즘은 거의 기본적으로 적용이 되는 단자인데, 예비납 잘 먹이고 작업하면 됩니다.



XT60의 경우 땜자리에 이미 수축튜브로 절연을 하였으므로 글루건과 외측수축튜브만 씌워서 마무리해도 튼튼합니다.

​



작업이 마무리 되면 연결이 잘 되었는지 검사를 한 후 포장하여 발송합니다.

​
