Stuckey Battery. 배터리 셀 교체 수리. 10.8V 10.5Ah 용량 업그레이드

PDR(페인트리스 덴트 리무버)용 LED 라이트 제품에 적용되는 보조배터리입니다.

계속 사용중인데, 사용시간이 많이 줄어들어서 문의를 주셨고요.

​

계속 사용중이기때문에 괜찮은 시간에 연락을 주십사하여 오늘 작업해드렸습니다.

​

라이트 뿐만이 아니고, 같은 전압대를 사용하는 장비들은 다 사용이 가능할 것 같아요.

​

Stuckey Battery. 11.1V 9000mAh

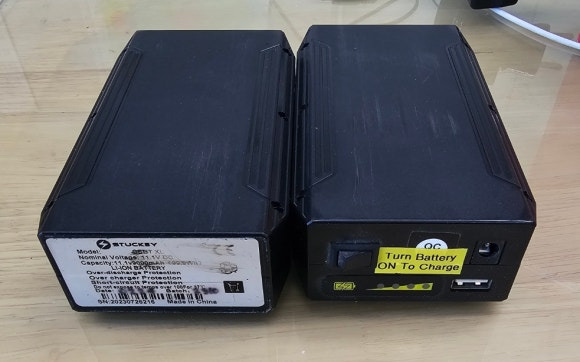

배터리팩 2개를 가져오셨습니다.

충전기도 이상하다고 들고오셨는데, 충전기는 확인결과 고장입니다.

​

STUCKEY 11.1V 9000mAh로 표기가 되어 있습니다.

​

STUCKEY BATTERY

체결된 볼트를 풀면 케이스가 열립니다.

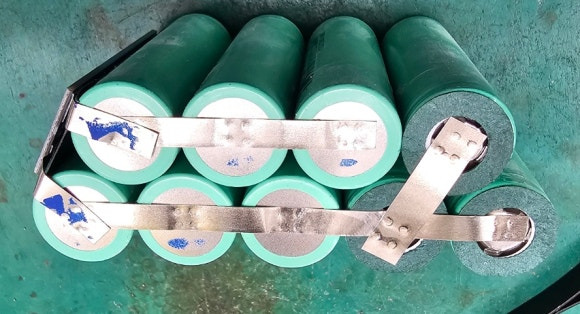

내부 홀더는 적용이 되어 있지 않고, 중국 EVE 18650 배터리가 들어있네요.

전기자전거나 전동퀵보드 배터리의 경우 홀더가 적용되지 않은 제품은 작업하지 않는데, 이 제품은 상대적으로 충격을 받지 않기 때문에 작업을 진행해 봅니다. 다만, 기성품처럼 작업하지는 않고, 양면테이프로 절연처리를 합니다.

​

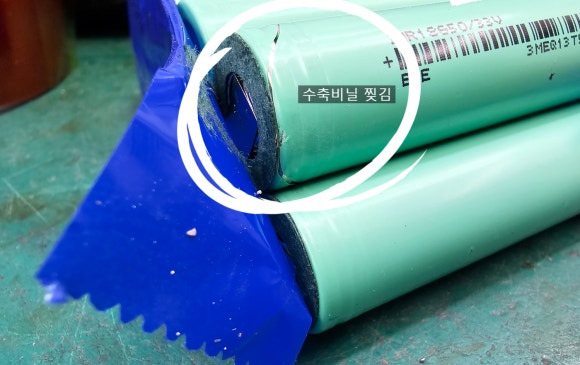

사용중에 떨어뜨리셨는지 충격을 좀 받은 흔적이고, 사진처럼 수축비닐이 찢겨져 있습니다. 이게 더 진행이 되면 쇼트가 나면서 화재사고가 발생할 수 있습니다.

배터리팩 작업시에 홀더 사용 or 절연처리가 왜 중요한지 보여주는 대목입니다.



반응형

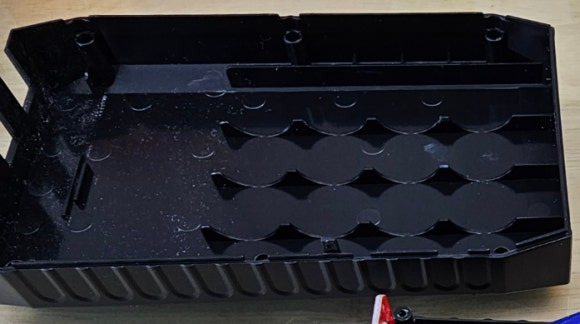

케이스에 셀 자리가 정해져 있습니다.

이게 없으면 알아서 배치를 할 것인데, 어쩔 수 없이 기성품과 같은 배열로 작업을 진행합니다.

​

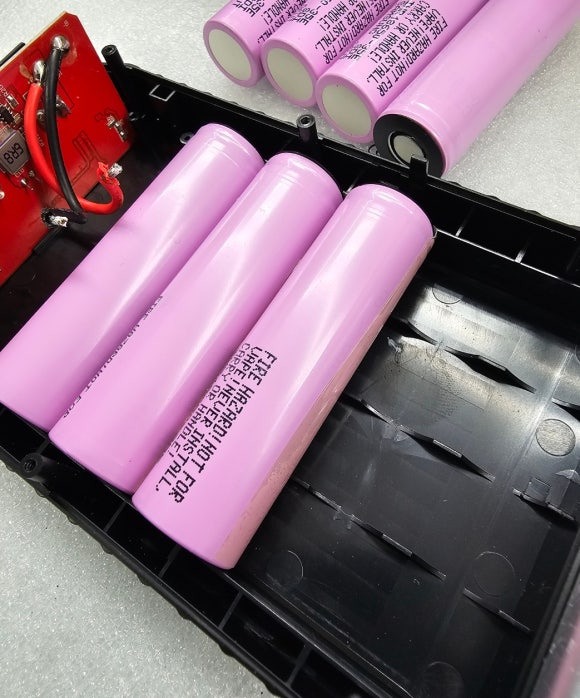

이런식으로 양면테이프로 절연 및 고정작업을 진행하면서 셀 자리에 맞춰 넣습니다.

​

새로 작업하는 배터리는 삼성 SDI INR18650-35E 배터리를 사용하였습니다. 3S3P로 구성되며 10.8V 10.2Ah 사양이 되겠습니다.

배터리의 전압과 용량표시가 조금씩 다르죠?

​

전압은 각 셀마다 공칭 전압이 있고, 용량의 경우 최소용량부터 노말, 최대용량까지 표기가 되기 때문입니다.

​

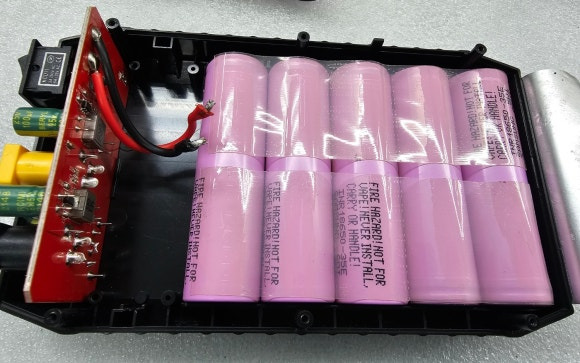

아랫쪽 배치 후에 윗쪽으로 셀을 올리기전에 다시 양면테이프를 붙여준 모습입니다. 이정도가 최소한의 절연처리로 생각하시면 됩니다.

​

셀의 배치는 기성품과 똑같이 하였습니다.

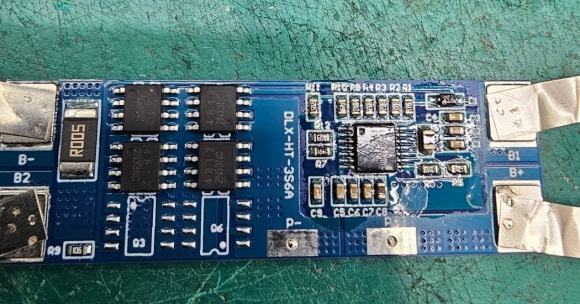

PCM의 허용전류가 6A로 되어 있는데, 공간적인 문제가 얇은 니켈을 사용한 것 같아요. 저도 똑같이 5mm 0.1T 사양의 니켈로 작업했습니다.

​

STUCKEY BATTERY 셀 교체 수리

케이스의 폭이 여유롭지 않아서 두꺼운 니켈을 사용하면 조립이 어려울 것 같아요. 전류사양은 5mm 0.1T 로도 충분합니다.

​

조립은 잘 되었고요.

PCM에 자동복귀 기능이 없어서 충전을 한번 걸어줘야 합니다.

​

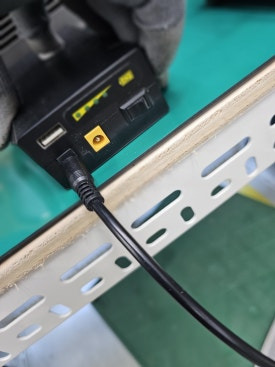

충전 잘들어가네요.

​



잔량표시기를 확인해보니 ON/OFF 스위치 기능도 잘 되고 있습니다.

​

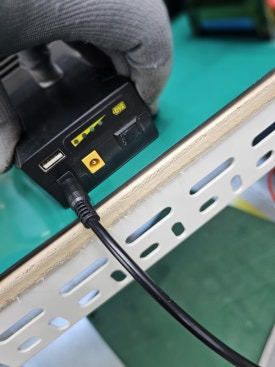

고객분은 스위치를 ON 상태에서 충전기를 연결하는 것으로 알고 계셨는데, 반대로 해야 스파크가 생기지 않습니다.

​

1. 스위치 OFF
2. 충전기 연결
3. 스위치 ON

​

---

STUCKEY BATTERY 셀 교체 수리.

삼성 SDI INR18650-35E 배터리로 용량업그레이드까지 잘 되었습니다.

​

감사합니다.
