SHENBAO 배터리 셀 교체 수리.

지인분께 전기자전거를 받아오셨는데, 충전을 하려고 보니 배터리의 충전단자가 터져 있다고 연락이 왔습니다.

지인분은 잘 사용을 하셨다고 해요.

우선 충전단자를 직접 교체를 해보신다고 단자와 충전기를 구매하셨다가 충전이 되지 않아 배터리를 보내오셨습니다.

가격적으로 메리트있는 LG 중고셀로 제작을 하기로 했습니다.

SHENBAO 배터리 셀 교체.

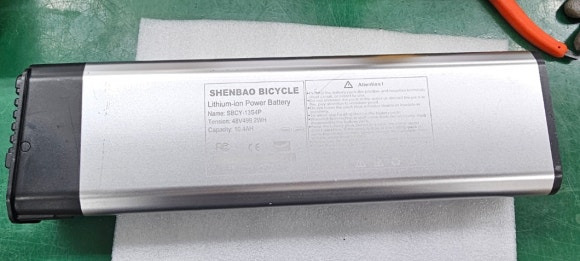

SHENBAO BICYCLE BATTERY PACK

13S4P, 48V 10.4Ah 로 표기되어 있습니다.

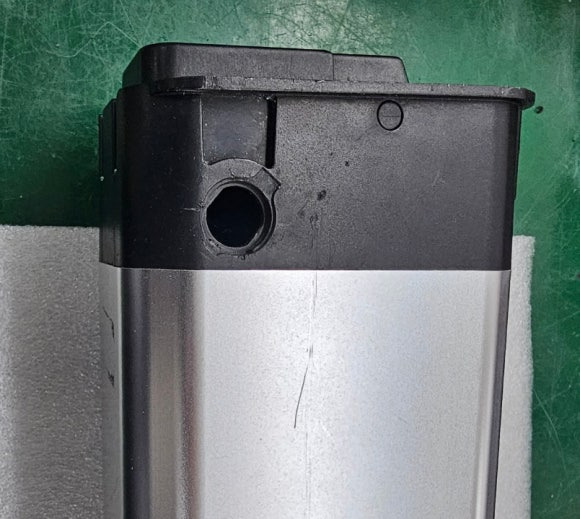

충전단자는 없는 상태로 보내주셨어요.

납땜을 직접 해보니 지저분하고 뭔가 안좋으시다고 합니다.

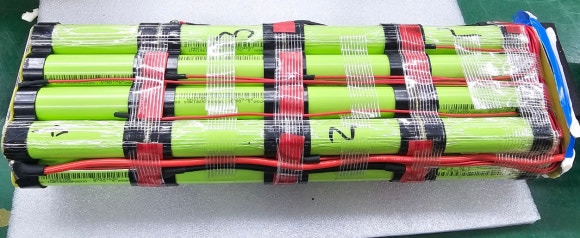

배터리는 내부에 홀더가 적용이 되어 있고, 깔끔하게 잘 만들어져 있습니다.

제조경험이 많은 업체인 것 같아요.

절연처리 하나하나 잘 되어있습니다.

고장의 원인은 충전단쪽으로 쇼트가 발생하면서 BMS가 고장이 나고, BMS가 다시 셀을 잡아먹은 경우인 것 같습니다. 죽은셀과 틀어진 셀들이 복합적입니다.

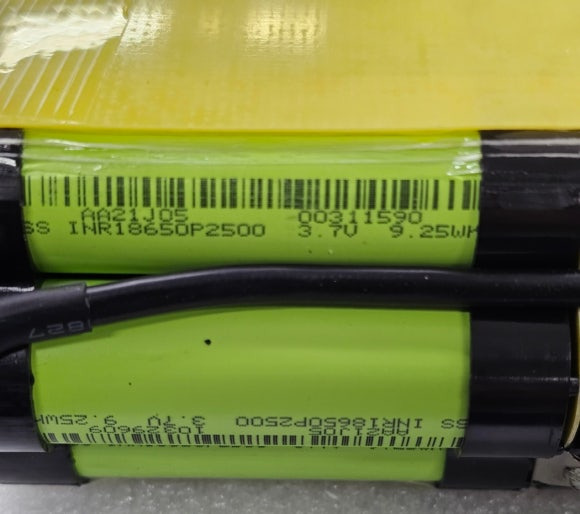

2500mAh 셀이 적용이 된 것 같은데..

케이스에 표기된 10.4Ah 는 최대 용량을 기록한 것인가 봅니다.

2500mAh 정도 되는 18650 배터리는 그래도 품질이 나오는 편입니다.

기존 배터리는 폐기처리 하고요.

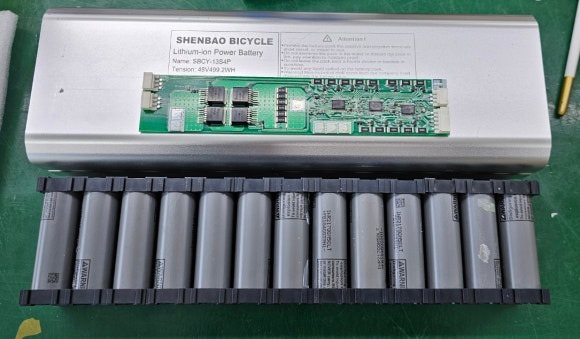

LG 21700-50LT 중고 배터리로 13S2P로 제작합니다.

48V10Ah(9600) 사양이 되겠습니다.

BMS도 저희 하이엔드 국내산입니다.

CYC 모터에 주력으로 사용하는 고사양의 제품입니다.

13S2P 배터리

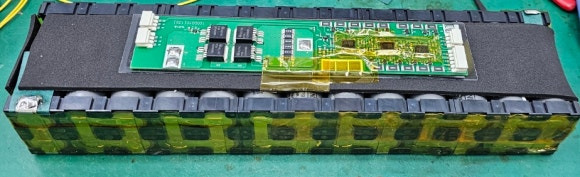

배터리 홀더에 넣은 셀위에 난연스폰지와 PC판을 먼저 부착한 후에 BMS가 올라갑니다. 충격방지와 단열의 목적이 있습니다.

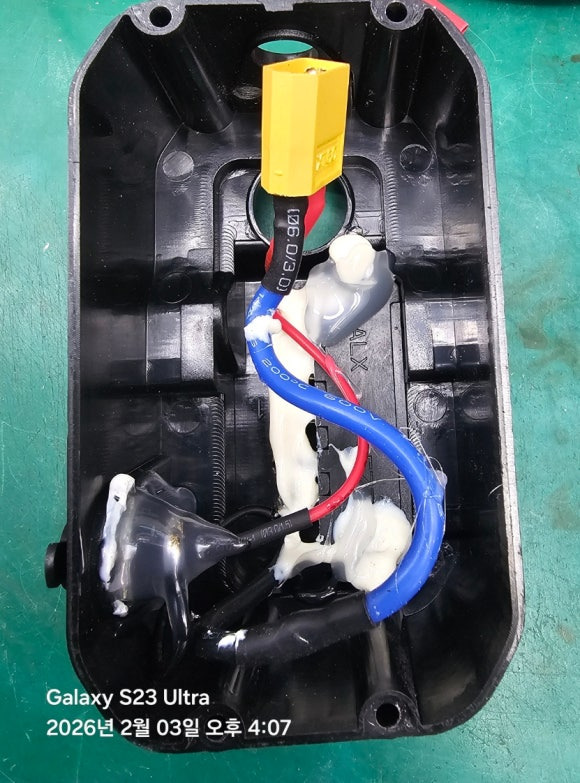

출력단자들이 있는 뚜껑쪽으로 XT60단자로 작업을 해놨기때문에 앞으로는 배터리만 제작해서 받으면 직접 교체를 할 수 있습니다.

자전거가 고장나기 전에 배터리가 고장나지는 않을 것 같습니다만..

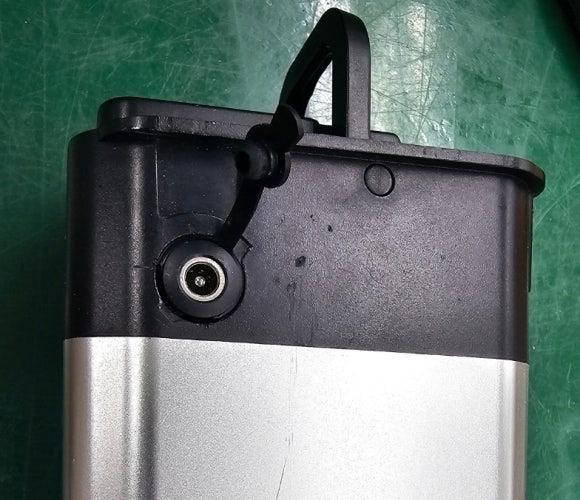

충전단자 이쁘게 다시 달아주고요.

충전검사까지 해서 마무리했습니다.

SHENBAO BICYCLE 배터리.

셀 교체 및 충전단자 수리 잘해서 보내드렸습니다.
