이케아 전동공구 드릴 7.2V 배터리 수리(리필)

스위스밀리터리 전동공구 배터리를 문의하시면서 같이 보내주셨습니다.

리튬이온 7.2V인데, 사용시간이 급격하게 줄었다고 말씀하시네요.

​

배터리 노후화로 수명이 다 된 것으로 판단할 수 있는데, 리필을 염두에 두고 보내주셨습니다.

​

인터넷에 검색을 해보니 4만원대에 공구세트를 판매하고 있네요.

배터리를 리필하게 되면 SDI INR18650-25R or SDI INR18650-30Q 배터리셀을 사용할텐데 배터리 가격이 부담이 될 수도 있습니다.

​

전동공구세트 구성품중에 가장 비싼 값을 하는 것이 배터리이고, 정품에는 저사양 배터리가 적용이 되어 있기 때문에 리필이 유리할 수 있습니다.

​

이케아 전동드릴공구 배터리 리필



이케이 전동드릴 배터리 수리

공구가 작동은 하는데 얼마사용하지 못하는 문제입니다.

배터리의 용량이 1.5Ah인데 오랜기간 사용을 하면서 노후화가 되어 수명을 다 한 것이에요.

​

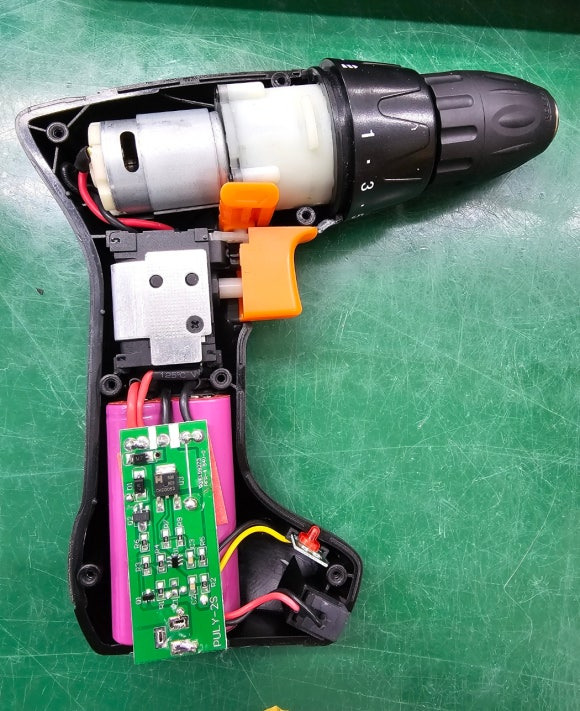

케이스는 나사를 풀어주면 쉽게 해체를 할 수 있습니다.

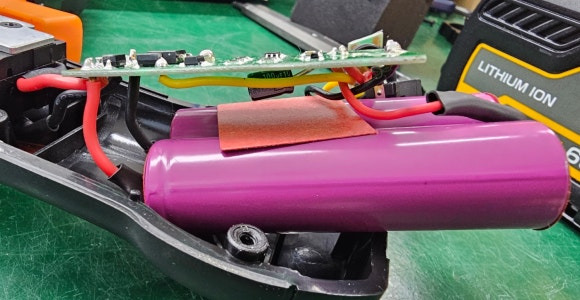

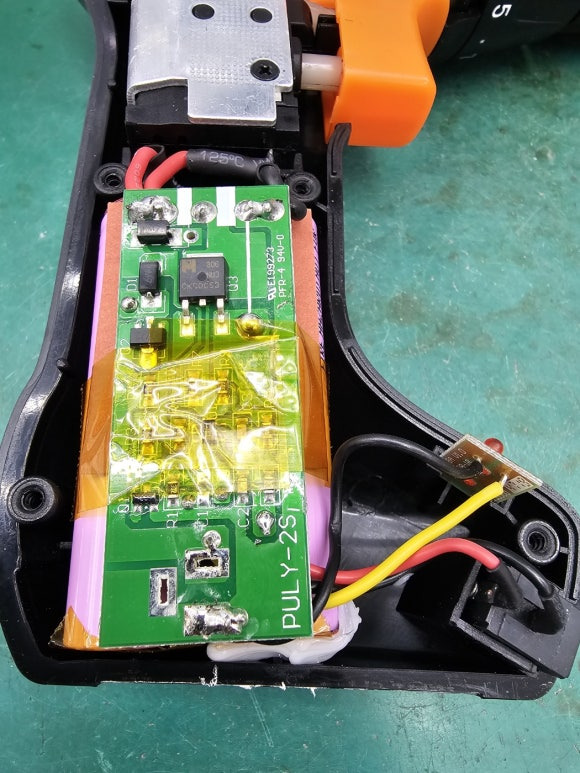

케이스를 열면 바로 보호회로가 보이는데 충전회로와 겸용인 것 같습니다.



반응형

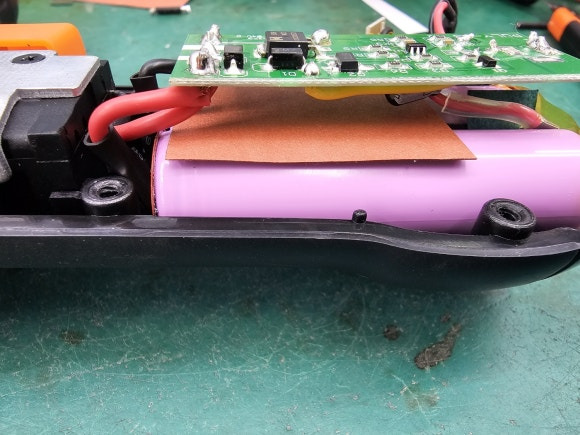

기판 아랫쪽으로는 콘덴서도 달려있네요.

처음 해체를 했기때문에 사진을 이리저리 찍었습니다.

​

기본 배터리는 1,500mAh 용량의 배터리셀이 2S1P로 구성이 되어 있습니다.

리필을 진행하면서 3,000mAh 용량의 배터리셀로 교체를 진행합니다.

​

일반적으로 전동공구쪽에는 방전률과 밸런스 문제로 인해 30Q 보다는 25R 제품이 유리한데, 4S 이하의 전동공구에는 용량이 큰 30Q가 더 유리한 경우가 많습니다.

​

이케이 전동공구 7.2V 제품의 경우 10A가 넘지 않는 전류가 사용될 것으로 생각이 드는데, 30Q는 15A, 25R은 20A 의 방전사양이 됩니다.

사양을 보면 이번 경우는 용량이 큰게 유리하겠죠?

​

35E 도 괜찮을 것 같긴 한데.. 제 것이 아니니 실험을 할 수는 없습니다.

​

​

기본 배터리에 비해 2배큰 용량이 되겠네요.

​

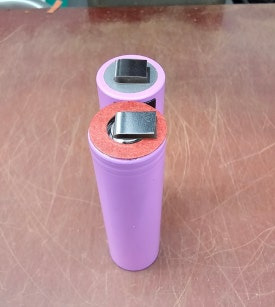

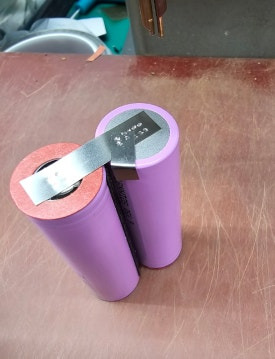

2S1P 스폿용접

이 전동공구의 경우 홀더를 적용하면 장착이 안돼는데, 셀과 셀사이에 양면테이로 절연과 고정작업을 선행한 후에 스폿용접을 진행합니다.

홀더가 없는 경우에는 셀사이 공간이 없기때문에 특히 양극(+)쪽 절연에 신경을 써야하고 니켈과의 쇼트방지도 신경을 더 써줘야 합니다.





작업난이도는 낮은 편이네요.

절연처리 잘해주고 납땜시 쇼트만 조금 주의해주면 됩니다.

​

배터리가 틀에 딱 들어가는 것이 아니라서 조금 움직이는데 캡톤테이프와 실리콘으로 마감을 좀 해주었습니다.\





동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.



작동 잘 되네요.

​

충전용으로 제공된 아답터가 9V 300mAh 제품이라고 하는데, 만충전을 하려면 10시간이 넘게 걸리는 계산이 나오네요.

그렇다고 충전회로의 사양이 얼마인지 모르기때문에 무조건 전류가 큰 아답터를 적용할 수도 없고..

​

제 것이면 그냥 단자하나 뽑아서 리튬이온 2S전용충전기를 사용할 것 같아요.

​

---

이케아 전동드릴 공구 배터리.

SDI INR18650-30Q 로 리필 잘해서 보내드렸습니다.

​
