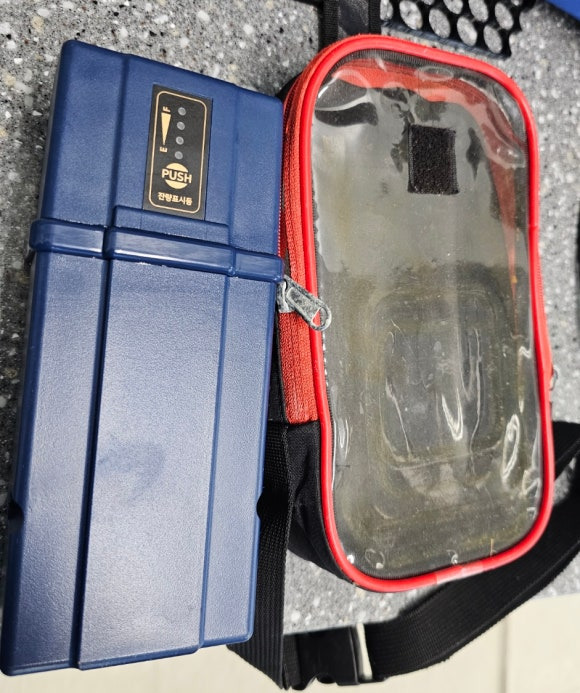

전동릴배터리는 바다에서 사용을 하다보니 바닷물이 유입되거나, 결로에 의해 고장이 나는 경우가 많이 있습니다.
배터리셀이 전부 부식이 생긴 상태면 폐기를 해야하지만 BMS만 고장이 났거나, 셀의 일부만 고장이면 재작업을 해서 사용을 할 수 있는데요.
대부분의 업체들이 침수에 대해서는 수리가 불가하거나, 보증기간이 끝났다는 이유로 수리를 거부하고 있습니다.
(저희 하이엔드는 배터리의 수명이 다할때까지 수리를 해드립니다.)
위와 같은 경우에는 직접 수리를 시도해보는 분들이 있을 수 있는데, 케이스가 파손이 됐거나 물이 새는 경우에는 케이스까지 교체를 해야 합니다.
저희 하이엔드에서 국내에서 생산하는 전동릴배터리 DIY SET를 판매하고 있으니 그것을 구매하여 사용하시면 도움이 될 수 있습니다.
하이엔드 전동릴배터리 DIY SET로 4S4P 배터리팩 제작하기
하이엔드 전동릴배터리 DIY SET의 경우 18650과 21700 겸용으로 사용이 가능한데, 21700의 경우 4S3P, 18650의 경우 4S4P로 적용할 수 있습니다.
21700은 따로 제작법이 있으므로 이번에느 18650으로 제작하는 방법입니다.
저희 제품을 사용하시는 분들은 똑같이 작업하시면 좋습니다.
4S 4P 배터리 셀 조합하기 (홀더 사용)
이 배터리는 저번에 조코 전동릴배터리에서 나온 배터리셀 입니다.

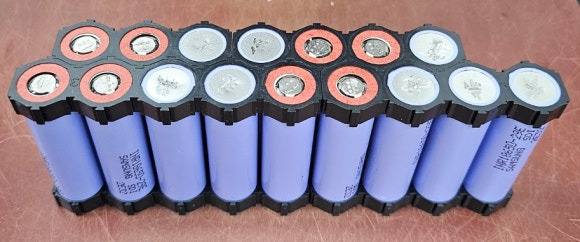

저희 하이엔드 전동릴배터리 DIY SET를 구매하시면 홀더와 BMS까지 같이 제공이 되므로 이렇게 배치를 하시면 되겠습니다.
기존에는 국산 일반형 난연 홀더를 제공했었는데, 작업성이 떨어져서 사진과 같은 일반홀더로 변경하였습니다.

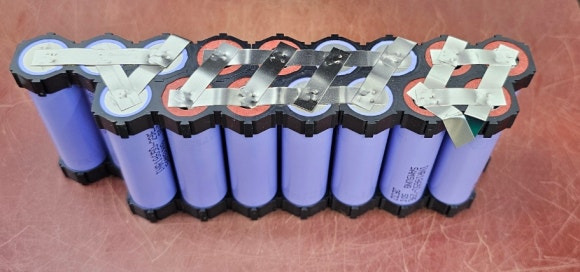

4S 4P 배터리 스폿 용접 하기
복잡하게 생각하지 마시고, 사진과 똑같이 작업하시길 권장합니다.
어려운 부분이 있으시면 댓글로 문의를 남겨주세요.
BMS 안착 및 연결하기
스폿 용접을 완료하면 BMS를 안착해야 하는데요.
셀 과 BMS 사이에 격벽 작업을 반드시 해주셔야 합니다.

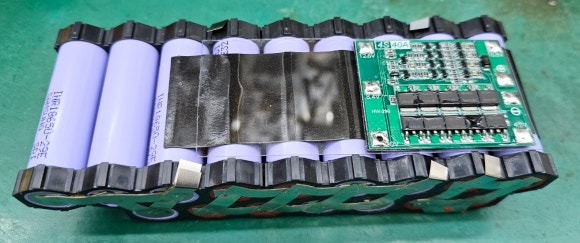

셀 과 BMS 사이에 양면테이프와 PC판을 붙이고 BMS를 올린 모습입니다.
여기에 5mm 정도되는 스폰지를 붙여주시면 더 좋을 것 같습니다.
(난연홀더를 적용했을때는 공간이 여유가 없었는데, 이 홀더를 적용하니 공간이 남습니다.)
BMS 위치도 사진과 똑같이 배치 하시길 권장합니다.

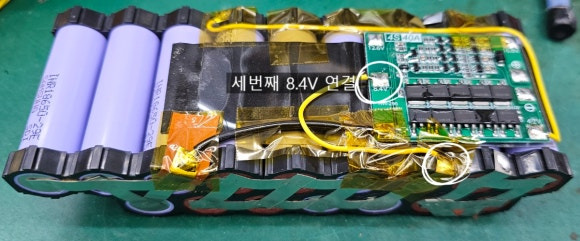

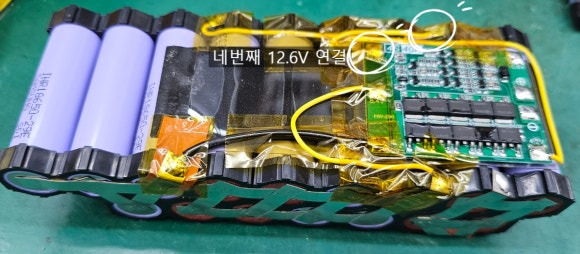

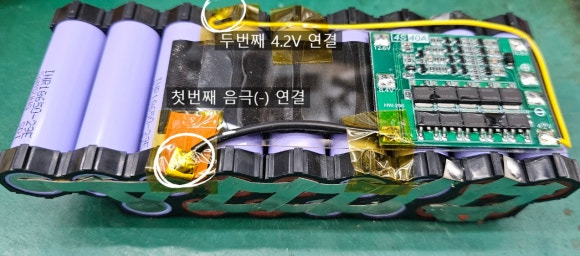

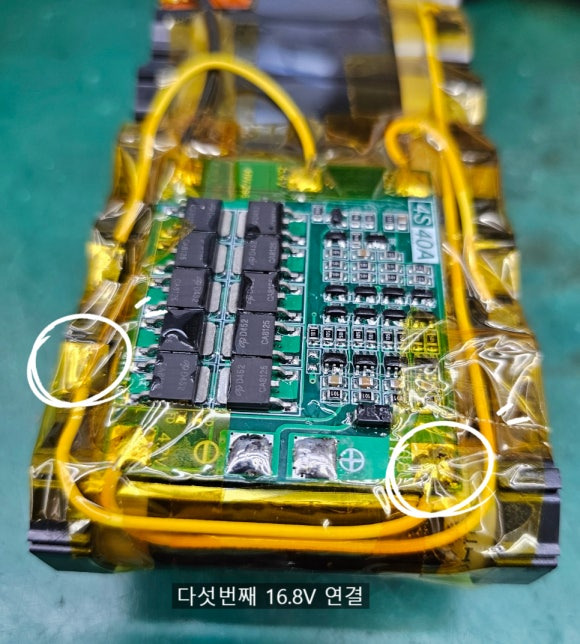

BMS 연결은 항상 음극(-)부터 시작하고, 순서대로 연결하는 것입니다.
사진을 확대해서 보시면 좋습니다.
납땜후에는 항상 절연처리를 해주시고요.

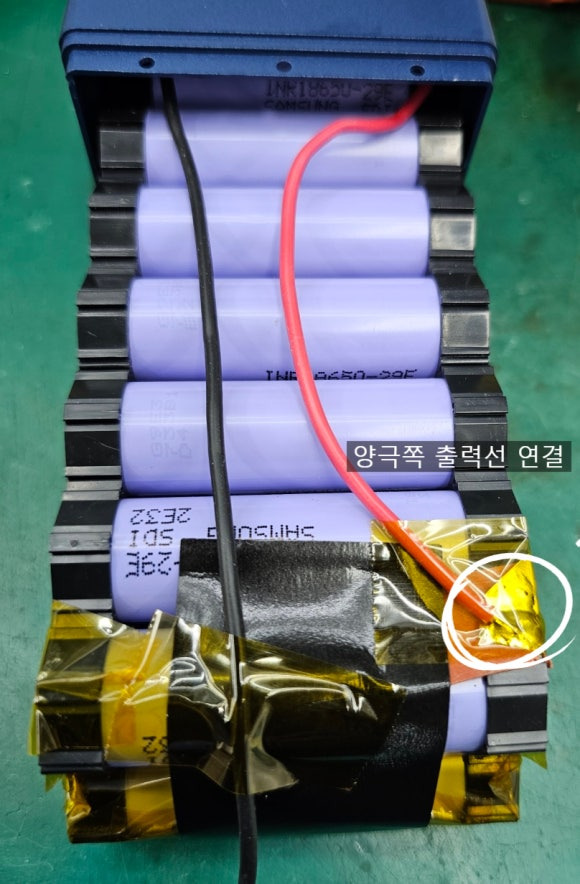

양극단은 출력단(+)와 16.8V 센싱라인이 연결되어 있으므로 대전류선을 따로 뽑을 겁니다.

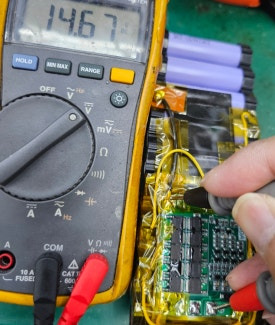

배터리 BMS의 출력단과 셀 측의 전압이 같으면 정상입니다.
출력 단자와 잔량표시기 연결 조립하기

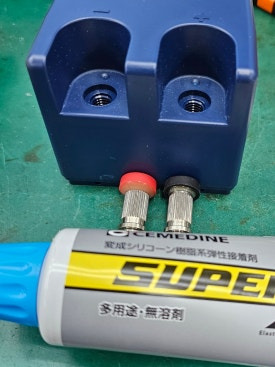

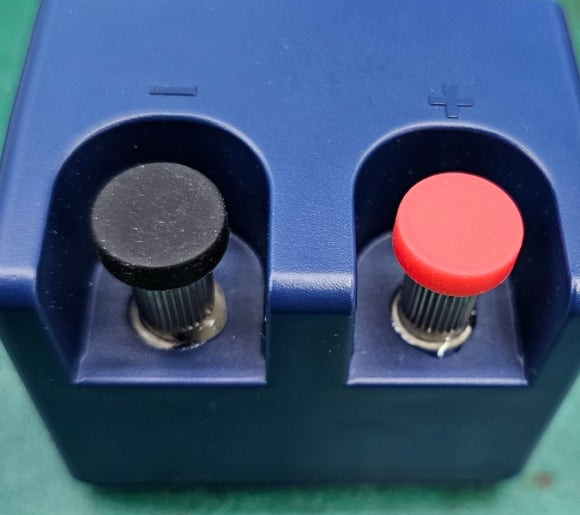

출력 단자를 조립 할 때는 갖고 계신 실리콘중에 가장 강력한 것으로 작업하시길 권장합니다.
저희는 "세메다인 슈퍼X" 라는 제품을 이용하고 있습니다.
출력단자의 나사부에 실리콘을 발라준 후 케이스의 홀쪽으로 살살 돌려주면 장착할 수 있습니다. 이 때 실리콘으로 방수처리를 같이 하는 것입니다.

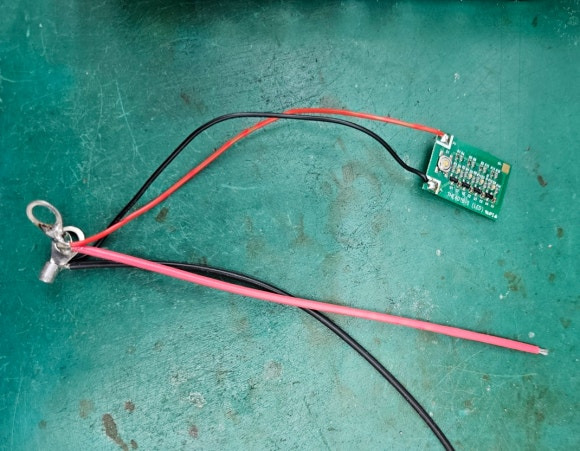

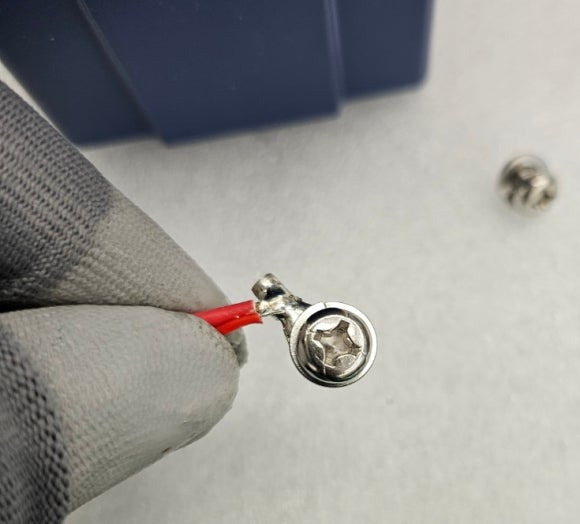

잔량표시기와 터미널단자도 직접 납땜하여 연결하는 것이 좋습니다.

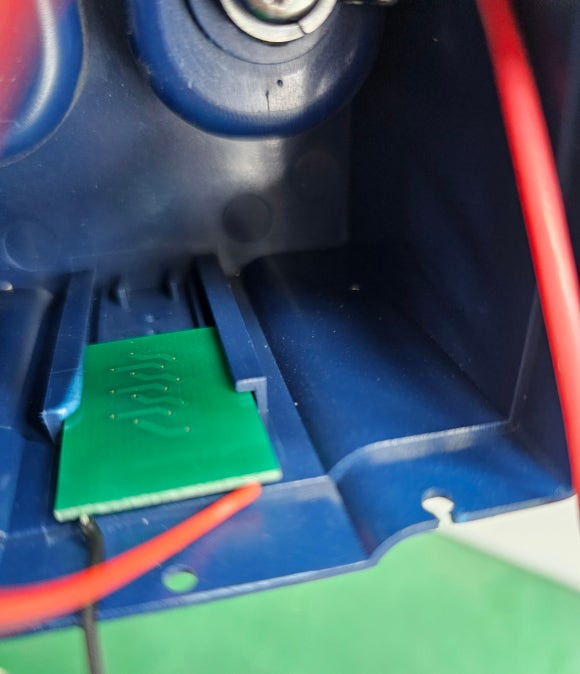

상판 케이스 내측으로 잔량표시기를 넣는 공간이 있습니다.
쭉~ 밀어 넣어주세요.

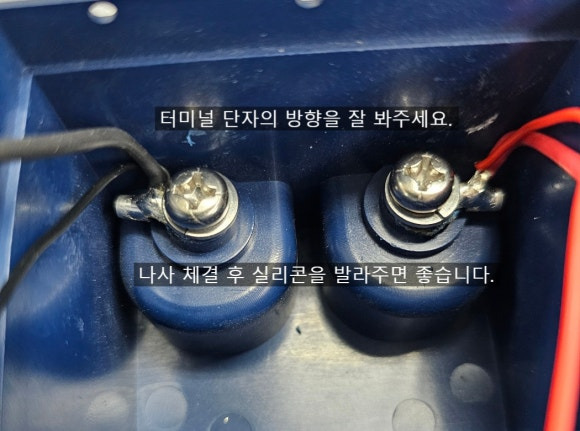

터미널단자에 스프링와셔와 나사를 잘 넣어준 후 드라이버로 케이스에 조여줍니다.

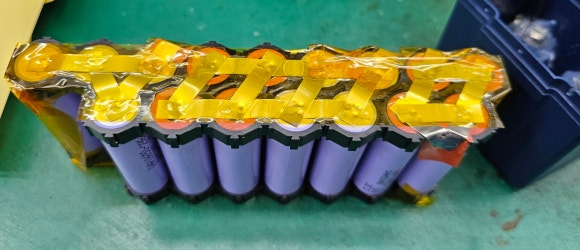

케이스에 넣기 전에 용접부위에 절연지를 붙여주세요.

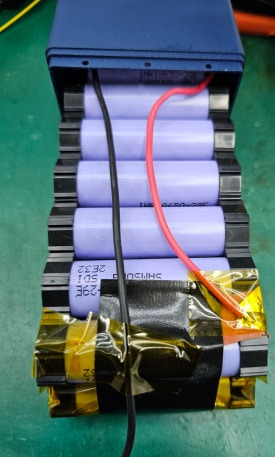

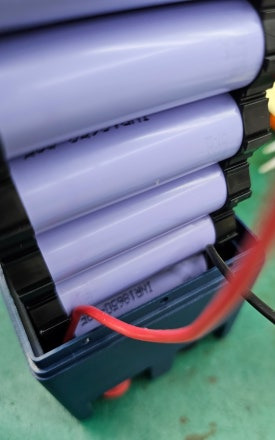

케이스 상판에 배터리를 넣으면서 출력선을 사진처럼 나오도록 해주세요.
케이스 조립하기

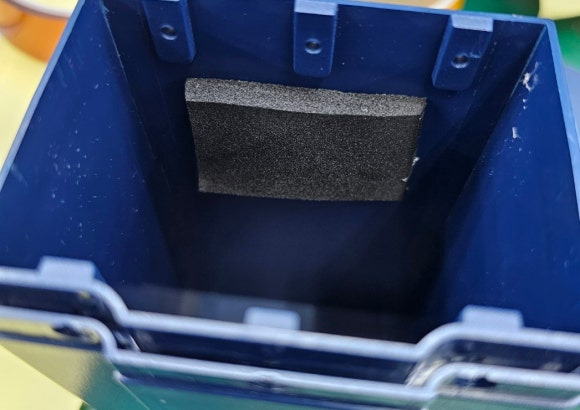

내측의 공간이 남아서 난연스폰지를 앞/뒤로 붙여서 보완하였습니다.
각자의 방법으로 공간을 채워 주시길 바랍니다.

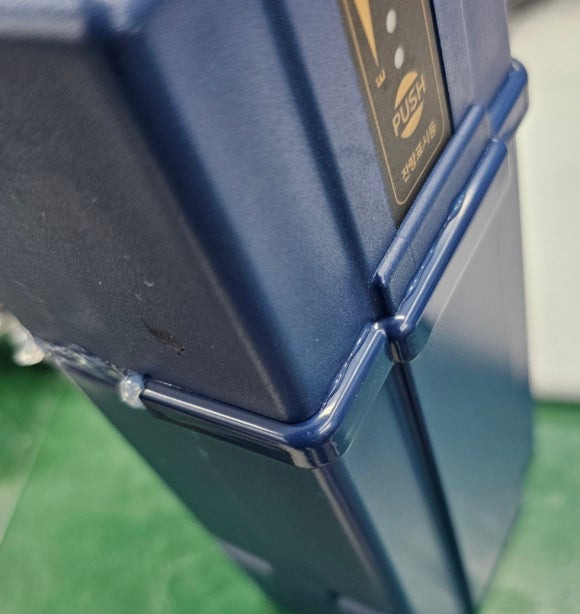

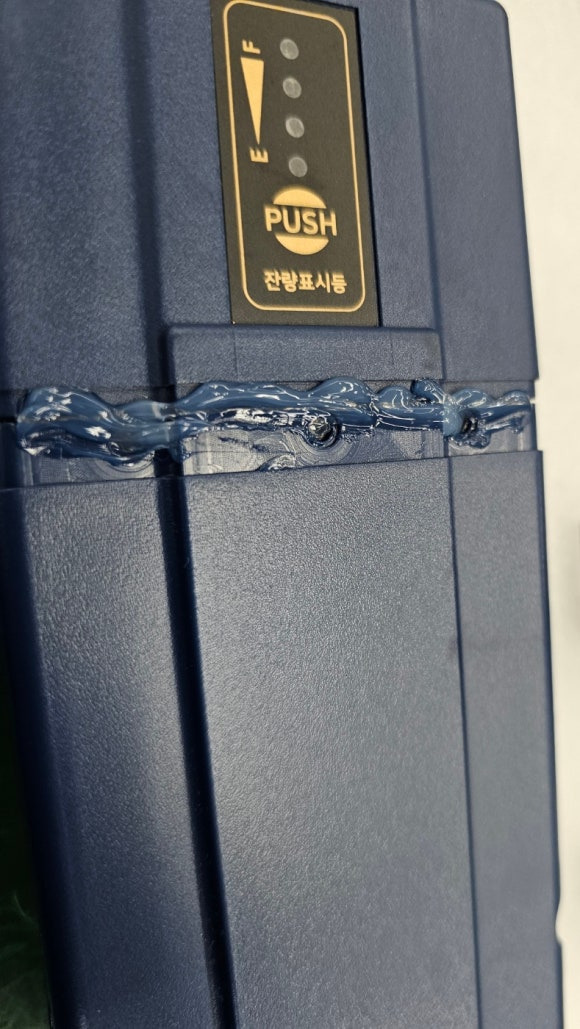

저희 판매 제품은 케이스 내측으로 실리콘을 발라서 작업하는데 이 배터리의 경우에는 실리콘을 바깥쪽으로 발라주었습니다.
이렇게 바깥쪽으로 실리콘을 발라주면 나중에 케이스를 재사용 할 수 있습니다.
(케이스 나사를 체결할 때에는 약하게 살살 체결해주세요.)
실리콘을 잘 발라 준 후에는 케이스데코로 마감하여 주면 됩니다.
앞 부분을 먼저 붙이고 뒷 부분을 체결하는 것 입니다.
방수커버의 경우 기존에 갖고 있는 것으로 재사용을 하면 되고, 혹시 크기가 맞지 않으면 저희 스토어에서 판매를 하고 있으니 구매하시면 됩니다.
감사합니다.
