다이와전동릴배터리 8000WP-L. 리필실패 회로잠김.

배터리가 10여년 된 것 같습니다.

국내에 전동릴배터리가 활성화되기 이전에 일본에서 구매를 하셨다고 해요.

​

배터리는 타이완에서 제조한 걸로 보이는데..

전동릴배터리에 프로그래밍된 보호회로가 장착되어 있는 줄은 생각지 못했네요.

​

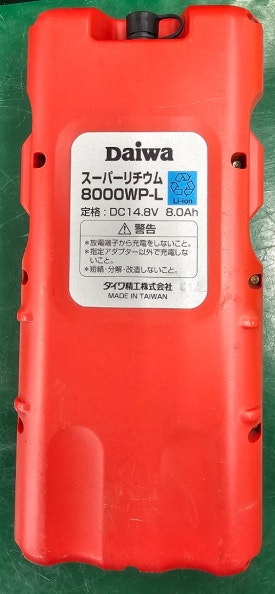

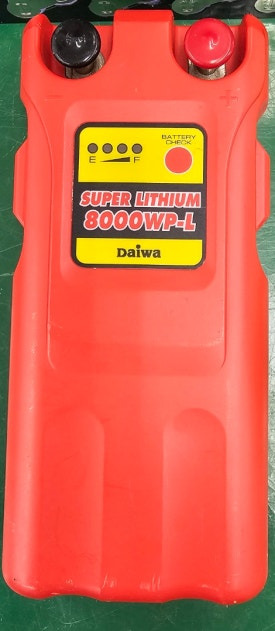

다이와 전동릴배터리 8000WP-L

여타 전동릴배터리들과 비슷한 외형을 갖고 있습니다.

충전단자가 따로 있고요.

​

배트로닉스 전동릴배터리와 아주 유사한 형태로 제작이 되었습니다.

​

이때까지만해도.. 그냥 리필이 가능할 줄 알았어요.. 고객분과 그렇게 통화를 ㅎㅎ



반응형

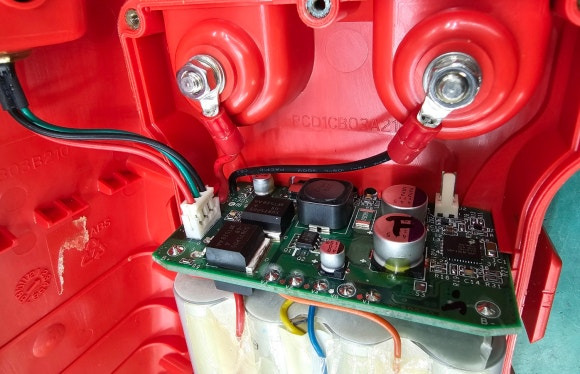

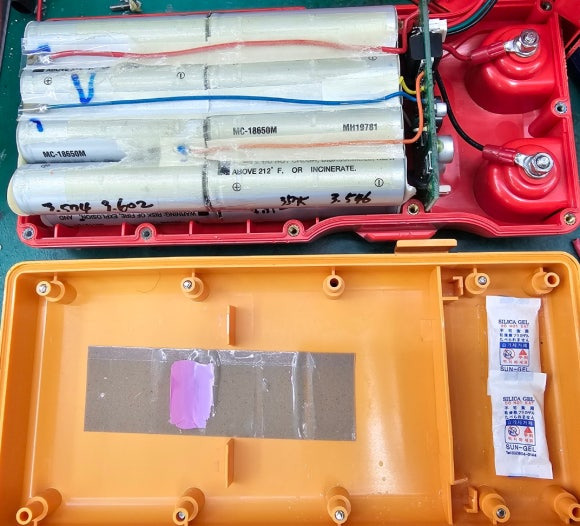

예전에는 이렇게 PTC도 달고 퓨즈도 달고.. 다이오드도 달고 그랬어요.

안전하게 만들려는 경향이 매우 강했던 시기가 있었습니다.

​

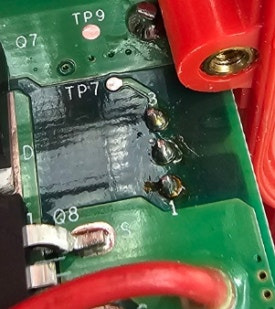

특이점은 전선의 사양이 AWG20번~22번으로 좀 약하게 적용이 되어있다는 것이고, 보호회로 IC가 MAXIM社의 제품이 적용이 되어 있어서 슬슬 불안감이 감돌았습니다. 웬지 회로가 잠길 것 같은 느낌.

​

배터리를 제작하기전에 우선 회로에 물려서 시도를 해봤는데 역시나.

회로가 잠겨버리네요. 안전을 위해? BMS가 잠기게끔 설정이 된 것 같습니다.

​

에잇.. 고객분께 리필가능하다고 말씀드렸었는데..

​

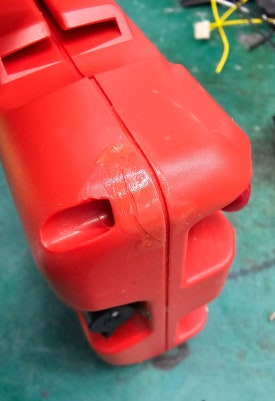

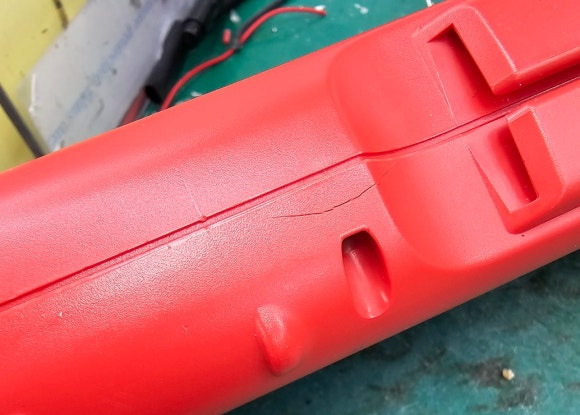

배터리 케이스에 크랙도 좀 있고..

배터리셀은 밸런스도 다 틀어지고, 노후화돼서 못쓰는상태인데..

BMS가 잠겨버렸으니, 고객분과 다시 통화를 했습니다.

​

저희 하이엔드社의 10500 전동릴배터리를 더! 저렴하게 보내드리기로 하였어요.





추가로 기존 배터리에 달려있던 충전단자를 적출하여 따로 젠더를 만들어 제작해 드렸습니다.

​

충전기도 혹시나 다른 장치가 있나하고 확인을 해보니..

​

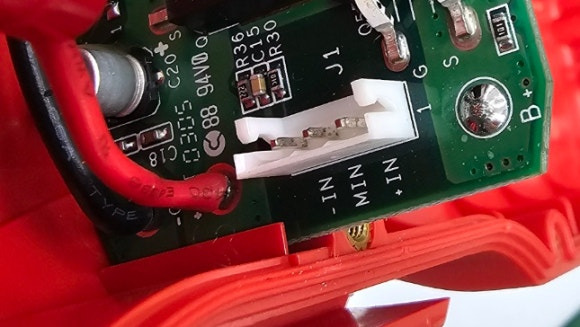

핀이 3개라서 조금 걱정이 됐었는데, 가운데 핀에는 따로 연결된 것이 없었습니다. 다행. 기존 충전기를 그냥 사용하셔도 될 듯.

​

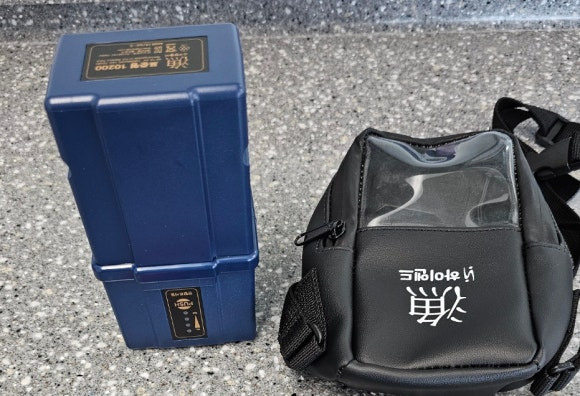

이렇게 본품과 방수커버 같이 보내드립니다.





충전을 하지 않은 상태라 잔량표시기 1칸 들어오는 상태고요.

전동릴에 물려서 작동 확인하고 보내드렸습니다.

​

다이와 전동릴배터리 8000WP-L 제품은..

이제 문의가 오면 보상판매만 하는 걸로..
