이젠社의 차량용 블랙박스 보조배터리 셀링크 B15 제품입니다.
출력이 나오지 않고, 충전도 되지 않는 문제로 입고가 되었어요.
이젠社가 운영중이지만.. 제품이 오래 돼서 그런가? 아무튼.. 저희쪽으로 입고를 시켜 주셨습니다.
5년 넘게 사용을 하셨다고 해요.
GSP社의 보조배터리는 몇 개 만져봤는데.
이젠社의 제품은 처음 입고가 되었어요.

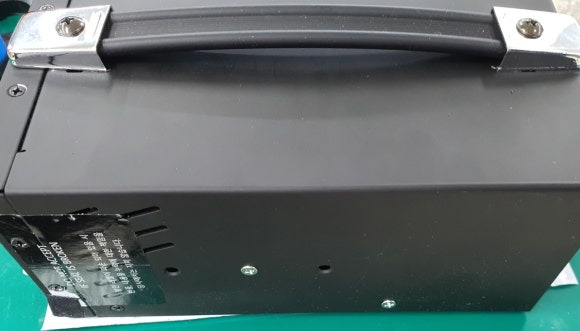

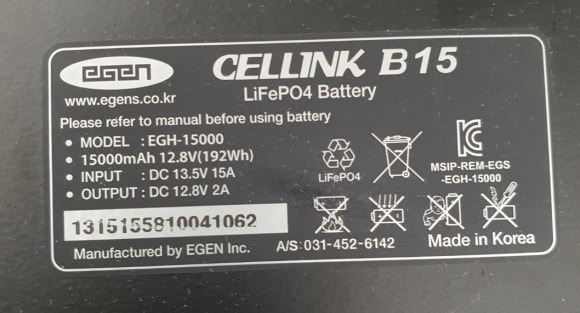

이젠社 차량용 블랙박스 보조배터리
셀링크 B15
리튬인산철 26650. 3300mAh
4S5P 구성
12.8Vdc 16500mAh
실제 배터리를 보니 3300mAh로 표기가 되어 있던데..
보수적으로 3000mAh로 계산을 해서 표기해 놓은 것 같아요.
보통 뻥튀기를 하는 경우가 많은데.. 여기는 그렇지 않네요.
이젠社 셀링크 B15 배터리 점검

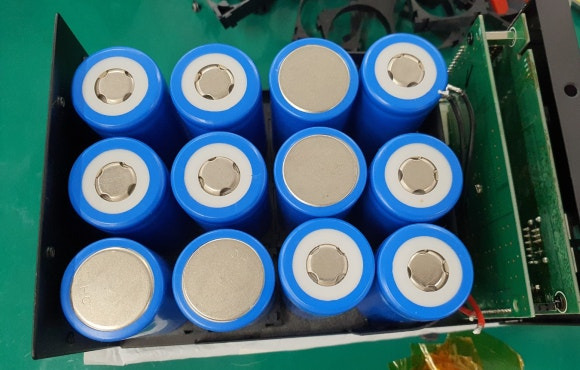

이젠 셀링크 B15 배터리
전용홀더는 사용하지 않았지만, 전용 PCB를 제작하여 스폿용접까지 일체형으로 작업이 되어 있습니다.
이걸 해체하려면.. 일이 많을 것 같아요.
4개의 직렬단중에 하나가 전압이 낮은 상태로 보호회로에서 저전압차단을 하면서 작동불량 상태가 된 것으로 보입니다.
배터리의 전압을 맞춰주기위해 니켈을 붙여주었고요.
낮은쪽 전압을 맞춰준 후에 출력을 측정하니 전압이 나옵니다.
2.5V 정도로 저전압차단 기능이 동작을 하고 있네요.
원인을 찾았으니.. 이제 밸런스 충전을 좀 더 해주고요.

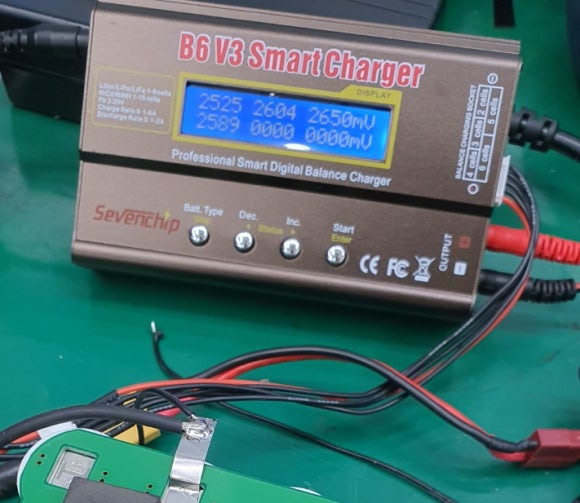

이젠社 셀링크B15 밸런스 충전중
밸런스 잘 맞춰서 들어가는 모습입니다.
이 상태에서 고객분께 연락을 드렸습니다.
굳이 리필하지 않아도 밸런스 문제가 아니면 어느정도 사용이 가능하니까요.
안녕하세요. 하이엔드 입니다.
보내주신 배터리 점검 결과 밸런스 문제로 인한 것이고, 밸런스 작업 후 정상동작 합니다. 이대로 한번 사용해 보시는 것이 어떠실까요?
고객분은 5년넘게 사용했으니 그냥 리필을 원하셨습니다.
셀링크 B15 배터리 리필
인산철 32700-6,000mAh
4S2P
12.8Vdc 12,000mAh
배터리 케이스 내측으로 홀더없이 작업하면 4S3P 까지도 가능한 공간이 나옵니다만.. 저희는 가급적 모든배터리에 셀홀더를 적용하기도 하고, 블랙박스 보조배터리의 경우 12Ah의 용량이 많이 사용되므로 4S2P로 작업하기로 하였습니니다.
셀링크 보조배터리 리필
셀배치와 스폿용접은 사진처럼 진행을 했습니다.
사용전류가 높지 않기때문에 1겹으로 진행해도 충분한 사양이 됩니다.
보호회로의 경우 국산은 단가가 많이 높기때문에 중국산으로 적용을 하는데 자작용으로 많이 사용되는 제품으로 이홈에서 구입한 것을 사용했습니다.
이런식으로 안착이 될 것이고요.
좌/우측으로 볼트체결시에 간섭이 생길 수 있기 때문에 그쪽을 신경써서 배치를 해줘야 합니다.
양면테이프와 난연스폰지, 글루건. 그리고 실리콘을 이용해서 고정 및 완충작업을 진행하여 줍니다.
연결완료할때 띠리리링~ 맑은 소리가 나면서 작동을 하더라고요?
파워서플라이에 연결해서 충전을 해보는데..
자동차 시동상태가 아니라서 그런지.. 전류가 들어가긴 하는데 거의 안들어가네요.
고객분과 통화하여 상황 설명하고 마무리했습니다.
기존 나사를 사용해도 간섭이 없도록 작업을 하기는 했는데..
혹시나 외부 충격이나 어떠한 돌발상황이 발생할지 모르므로 측면의 나사를 좀더 짧은 것으로 체결했습니다.
이젠社 셀링크 B15 블랙박스 보조배터리.
리필 잘해서 보내드렸습니다.
감사합니다.
